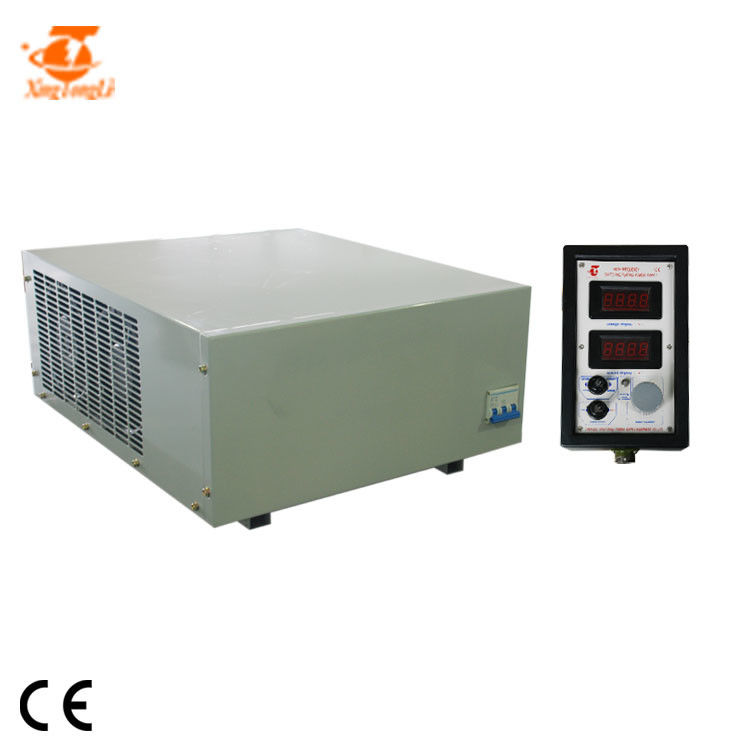

fuente de alimentación de electrochapado del rectificador de la electrólisis el de alta frecuencia de 24V 300A
1. Principio de electrólisis
Concepto del ①: El proceso de hacer la corriente pasar a través de la solución del electrólito para causar los redox
la reacción en el cátodo y el ánodo se llama electrólisis; El dispositivo que se puede convertir en la sustancia química
la energía se llama una pila electrolítica.
② que forma condiciones de la pila electrolítica: el electrodo conectó con el electrodo positivo del poder
la fuente es el ánodo, y el electrodo conectado con el electrodo negativo de la fuente de alimentación es
electrodo negativo postes; los dos polos se sumergen en la misma solución del electrólito al mismo tiempo;
formando un circuito cerrado, de modo que pueda formar una pila electrolítica de trabajo.
Reacción bipolar del ③: el ánodo pierde la reacción de la oxidación del electrón, el cátodo produce la reducción del electrón
reacción; método de flujo del electrón
A partir del electrodo negativo del electrodo, a través del cátodo de la pila electrolítica, y entonces
del ánodo de la pila electrolítica de nuevo al electrodo positivo de la fuente de alimentación.
2. Uso del principio de la electrólisis
(1) electrochapado: El proceso de platear una capa delgada de otros metales o aleaciones en la superficie de ciertos metales
usando el principio de electrólisis. Al electrochapar,
El metal plateado se utiliza como ánodo, la parte plateada se utiliza como el cátodo, y contener de la solución del electrólito
los iones plateados del metal se utilizan como solución de la galjanoplastia. Corriente continua para electrochapar
Para la fuente de alimentación.
(2) fundición eléctrica: el electrólito fundido electrolítico se puede refinar en los metales activos. Por ejemplo el potasio, sodio,
calcio, magnesio, aluminio y otros metales. Sea eléctrico
Al atravesar los cloruros o los óxidos del metal fundido, el electrodo negativo de la corriente es el más fuerte
“el reductor”, y el catión del metal estarán en la negativa
Reacción extremadamente reducida y precipitación.
Especificación
ESPECIFICACIONES PARA GKD (M) (H) 24-300CVC | |||
CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~24V ajustable | |
Actual | 0~300A ajustable | ||
Poder | 7.2KW | ||
Eficacia | >el 85% | ||
Frecuencia de la transferencia | 20KHz | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 30kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
Dimensión (milímetros) | 525*410*240 | Manera de enfriamiento | Refrigeración por aire |
Algunas imágenes fueron seguidas
Caja teledirigida
Uso
Diversos voltio y corriente tiene diversos usos
1. 0~10V, 4~20mA, PLC, contador de tiempo, contador del Amperio-minuto/de la hora, HMI puede ser proporcionado
2. Modo de control: Control o teledirigido local (la longitud del cable es determinada por los clientes)
3. Se adopta Japón IGBT (la opción del defecto) o Alemania IGBT
4. Después de ser fosfatado, galvanizado y el plástico rociado, el chasis tiene resistencia a la corrosión excelente
función
5. Fácil actuar y repaire
Características de la estructura y del proceso
1. Tecnología perfecta del aislamiento del tubo de aire
2. Tecnología original de la refrigeración por agua para el dispositivo de la alimentación principal
La tecnología incorporada material del canal de agua del metal primero fue utilizada en nuestra compañía en 2005. Esta tecnología
soluciona el problema de la disipación de calor de los dispositivos de enfriamiento del poder tales como IGBT. En 2006, nuestra compañía tomó la ventaja
en la introducción de los transformadores refrigerados por agua. Estas dos tecnologías han solucionado los obstáculos técnicos principales del
fuente de alimentación completamente refrigerada por agua de la transferencia. Debido a su estructura simple, peso ligero, mantenimiento fácil y reparación,
una vez que incorpora el mercado, es dada la bienvenida por los usuarios, que causa el poder refrigerado por agua inmerso en aceite de la transferencia
fuente a retirarse básicamente del mercado.
3. Alta tecnología del tratamiento de aguas de la confiabilidad
Después de que los problemas técnicos principales de la fuente de alimentación refrigerada por agua se solucionen, la conexión externa del agua
el canal es también un problema técnico importante que necesita ser solucionado.
4. Ruido de alta frecuencia avanzado que procesa el circuito
Porque la fuente de alimentación de la transferencia utiliza los dispositivos de alta potencia de alta velocidad de la transferencia, hay agudo y a corto plazo
ruido de alta frecuencia (en el plazo de 2 microsegundos) en la forma de onda de la salida de estos dispositivos de la transferencia cuando se dan vuelta
por intervalos (en el plazo de 5 microsegundos). Tal ruido de alta frecuencia puede afectar al contrario al efecto del uso del conectado
equipo. La eliminación de ruido de alta frecuencia es también un indicador importante del funcionamiento de las fuentes de alimentación de la transferencia.
5. Tecnología de enfriamiento de varios canales razonable
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
