Lugar de origen | China |
Nombre de la marca | Xingtongli |
Certificación | CE RHOS |
Número de modelo | GKD12-100CVC |

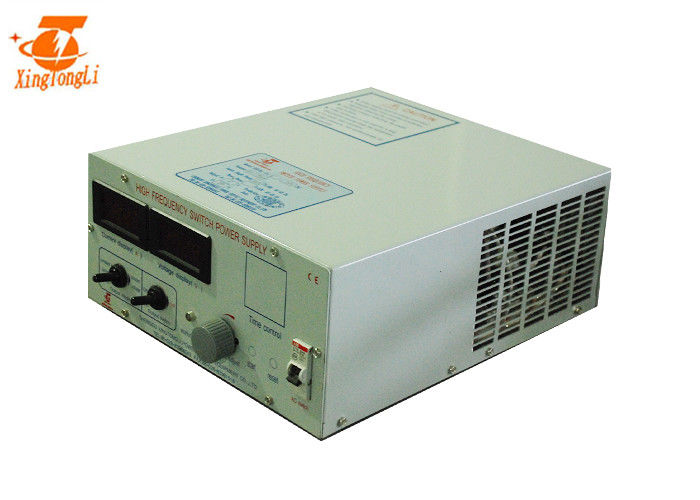

máquina de electrochapado de cobre del rectificador con el contador de tiempo, control del panel
A través del filtro de interferencia electromágnetica anti de la EMI, la rectificación directa, onda del filtro para hacer la red eléctrica de la CA, a través del inversor para convertir el voltaje de DC en la frecuencia de la onda cuadrada de diez o de centenares de kilociclo, entonces con el aislamiento de alta frecuencia del transformador, reduce el voltaje, y entonces con el voltaje de DC de alta frecuencia de la salida del filtro. Después de muestrear, de comparar, de amplificar y de controlar, de circuito de conducción y del ciclo de trabajo del control del convertidor de poder de IGBT para obtener el voltaje de salida estable (o la corriente de salida).
Bajo condiciones de trabajo, el apagón del tubo del control del rectificador de electrochapado del interruptor de alta frecuencia es pequeño, la eficacia puede alcanzar el 75% - el 90%, el volumen es pequeño, el peso es luz, la precisión y el coeficiente de la ondulación es mejor que el rectificador de silicio. La gama de la salida puede alcanzar la precisión requerida por la producción. El rectificador de electrochapado tiene capacidad de la autopretección, puede comenzar y parar a voluntad bajo carga. Es fácil conectar con el ordenador, que trae la gran conveniencia a la producción automática, así que ha sido ampliamente utilizado en industria de electrochapado del PWB.
Algunas imágenes fueron seguidas

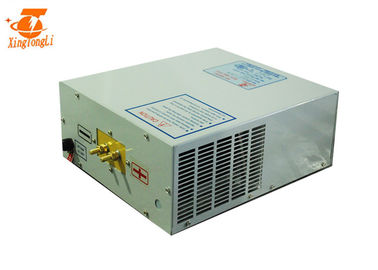

Parte posterior
Uso
Diversos voltio y corriente tiene diversos usos
Especificación
ESPECIFICACIONES PARA GKD12-100CVC | |||
CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~12V ajustable | |
Actual | 0~100A ajustable | ||
Poder | 1.2KW | ||
Eficacia | >el 85% | ||
Ondulación | <5> | ||
Frecuencia de la transferencia | 20KHz | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 7.5kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
Dimensión (milímetros) | 273*222.5*88 | Manera de enfriamiento | Refrigeración por aire |
1. 0~10V, 4~20mA, PLC, contador de tiempo, contador del Amperio-minuto/de la hora, HMI puede ser proporcionado
2. Modo de control: Control o teledirigido local (la longitud del cable es determinada por los clientes)
3. Se adopta Japón IGBT (la opción del defecto) o Alemania IGBT
4. Después de ser fosfatado, galvanizado y el plástico rociado, el chasis tiene función excelente de la resistencia a la corrosión
5. Fácil actuar y repaire
Otras ventajas
1. Gabinete
a: Adopción de trabajar a máquina totalmente numerado
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue efecto mejor de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
El circuito principal de la fuente de alimentación incluye el transformador principal, el montaje de rectificador del poder y alguna otra prueba y dispositivos de protección. La función principal del transformador de la fuente de alimentación es reducir la corriente/el voltaje de la CA al voltaje requerido por el proceso de electrochapado. El rectificador del tiristor utiliza un transformador de la frecuencia (50Hz/60Hz), mientras que la fuente de alimentación que cambia de alta frecuencia utiliza un transformador de alta frecuencia (10-50KHZ). El dispositivo de detección incluye el voltímetro y el transformador corriente. El dispositivo de protección se utiliza principalmente para la protección de la sobreintensidad de corriente de los elementos de rectificador de la fuente de alimentación. El circuito de control incluye el tiristor o IGBT, circuito de control del disparador, accionan el circuito suave del comienzo, sobreintensidad de corriente, circuito de protección de la sobretensión, circuito de protección de la fase del poder.
