Fuente de alimentación de la electrólisis
>
|
| Lugar de origen | China |
| Nombre de la marca | xingtongli |
| Certificación | ISO CE |
| Número de modelo | GKD24-300CVC |

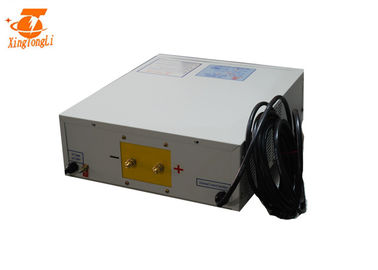

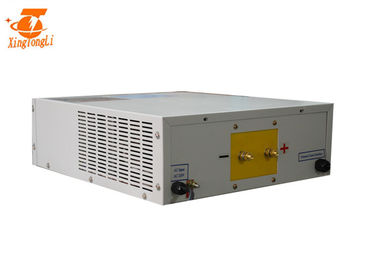

transformador de rectificador de la refrigeración por aire IGBT de 24V 300A para la especificación y el parámetro de la electrólisis
Descripción del poder electrolítico de alta frecuencia:
1. Puede ser configurado con el solo gabinete principal o el gabinete principal doble más la estructura del gabinete de control según exigencias del consumidor.
2. Cuando la corriente de salida de DC es ≥10kA, el acoplamiento eléctrico del lleno-circuito se utiliza paralelamente al circuito de rectificador de inversión, que reduce grandemente la pérdida de la corriente de Foucault y mejora la eficacia de la fuente de alimentación electrolítica.
3. El método de control se puede dividir en dos tipos: el lazo abierto (manual) y el lazo cerrado (automático) según los requisitos del proceso de producción, y ellos se pueden convertir el uno al otro. , 36 48 del pulso de la fase rectificadores de la fase y, eliminando la contaminación armónica de las rejillas de los rectificadores 3, 5 del poder y 7.
cuatro. Esta serie de fuente de alimentación electrolítica tiene encima actual, sobre voltaje, cortocircuito, bajo rama, bajo fase, temperatura del apogeo, presión de agua, temperatura de aceite alta-baja, alta protección de la presión del aceite, lazo de control completamente integrado.
El tablero de control principal utiliza un alto sistema de alta potencia antiinterferente del disparador del circuito digital, que tiene capacidad antiinterferente fuerte. Tiene las ventajas de la alta exactitud de control, de la buena estabilidad y de la operación confiable.
6. El cuerpo de la caja adopta cortar la cadena magnética para reducir pérdida de la corriente de Foucault. El cuerpo de la caja se rocía con el plástico en conjunto.
Método de control: control análogo y control informático integrados.
| voltaje de entrada | fase 50/60hz de 220v 3 |
| Voltaje de salida | 0~24v ajustable |
| Estabilidad del voltaje | 0~300a ajustable |
| Estabilidad actual | el ≤1% |
| Factor de ondulación | 1%-2% |
| eficacia | el ≥90% |
| peso | 35kg |
| dimensión | 605*415*240m m |
| Modo de la estabilización | Estabilización actual/estabilización del voltaje (cambiable fácilmente) |
| Gama de ajuste | Voltaje/corriente a partir de la 0-100% continuamente ajustable dentro de gama clasificada |
| Sistema de enfriamiento | Refrigeración por aire |
| Método de control | control local/control teledirigido/del plc |
| Contenido de la exhibición | Metro del voltaje/metro actual/funcionamiento/sobre temporeros/error, |
| Método de la protección | Sobretensión/Debajo-voltaje entrados/sobre cortocircuito actual/de la salida/sobre la protección de uno mismo de calefacción etc…. |
| Temperatura de funcionamiento | - 20-50℃ |
| Temperatura ambiente | -30-65℃ |
| Humedad ambiente | el ≤90% |
|
Gabinete: 48v 100A que la refrigeración por aire IGBT electrochapó los rectificadores de capa con el contador de tiempo adopta vínculos magnéticos del corte, reducir las pérdidas de la corriente de Foucault, y el gabinete en conjunto a pistola la pintura |
Estructura: la refrigeración por aire IGBT de 48v 100A electrochapó los rectificadores de capa con el contador de tiempo con diseño razonable de la estructura, aisló la pieza del inversor y, la pieza de la rectificación, convenientes desmontar y mantenimiento |
|
Radiador: la capacidad del radiador amplió 1,5 veces, se asegura de un mejor efecto de enfriamiento |
manera del control del interruptor: adopte el interruptor suave defasador del puente lleno, pérdida del reduct IGBT, ahorre la energía |
|
Transformador principal: el rectificador del modo IGBT TR del interruptor de 60v 125A para el sistema del electrochilorination adopta la base amorfa, eficacia del transformador del aumento, reduct la subida de la temperatura del transformador, cortó el peso del rectificador, mejora la estabilidad de la fuente de alimentación, confiabilidad |
Diodo de la base y de Schottky: la capacidad de la base amplió 1,5 veces el diodo de Schottky amplía 4 veces
|
|
Tablero: todos los tableros de control hicieron el tratamiento de la anticorrosión con la laca importada de tres defensas |
IGBT: La capacidad de IGBT amplió 3 veces, hace la fuente de alimentación más confiable |
Uso de la fuente de alimentación electrolítica de alta frecuencia:
Utilizado principalmente en electrólisis del metal no ferroso: aluminio, magnesio, cinc, ventaja, cobre, manganeso y dióxido del manganeso; el oro, la plata y la otra fundición de los metales; fundición de la tierra rara del boro del hierro del neodimio; aleación dura, fundición del diamante; agua salada, electrólisis del potasio para producir la soda cáustica, potasa, sistema del sodio; materiales de calefacción eléctricos del fuego, y otros tipos de fuente de corriente continua de alta potencia.
| 1, poniendo el rectificador y guardar la estabilidad del cuerpo; asegure la buena ventilación. |
| 2, comprobando la cubierta de anodización del rectificador hacia fuera si suelta. |
| 3, cáscara de conexión a moler para prevenir electricidad estática. |
| 4, Conecting el alambre de la entrada de la CA |
| 5, conectando las barras del cobre de la salida de DC |

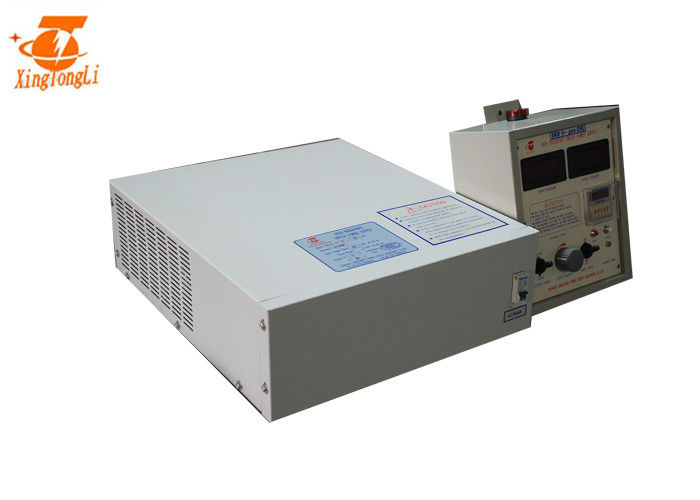

| 6, conectando la caja teledirigida del rectificador, si control local, saltan este paso |
| 7, giran el interruptor del aire, después la fan comienza a girar y el indicador luminoso del poder. |
| 8, botón del ajuste de la rotación a la derecha, aumentos del grado del voltímetro, trabajando para indicar la iluminación ligera. |
| 9, ajustan el botón al máximo, después el voltímetro debe indicar el voltaje clasificado, metro actual indica el volumen de la carga por consiguiente. |
| 10, desconectan el interruptor del aire, apagan el rectificador |
