Fuente de alimentación de electrochapado
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | Xingtongli |
| Certificación | CE RoHS |
| Número de modelo | GKD12-5000CVC |

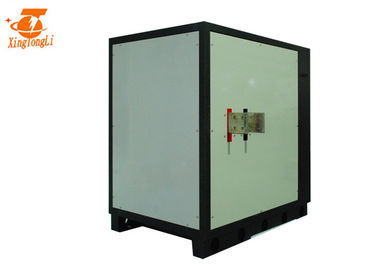

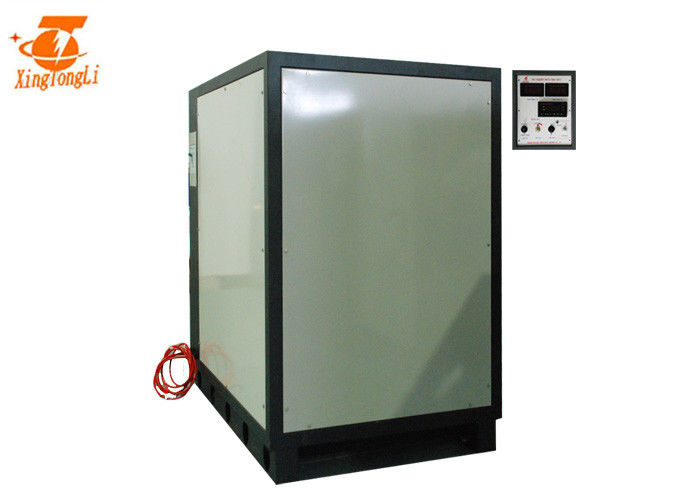

CA de 12V 5000A a DC que platea la fuente de alimentación con la refrigeración por aire teledirigida
Principio fundamental de trabajo de CA a la fuente de corriente continua:
Circuito principal de la CA a la fuente de corriente continua:
El proceso es entrada de la rejilla actual de la CA, y la salida es la salida actual de DC del proceso entero, incluyendo:
1. Dispositivo entrado del filtro: su función es filtrar hacia fuera la forma de onda de la impureza existente en la red eléctrica, y al mismo tiempo prevenir las impurezas generadas de la CA a la fuente de corriente continua de la vuelta a la red eléctrica pública.
2. Rectificador y filtro de onda: Fuente de alimentación actual de la CA de la fuente de la rejilla del rectificador, directa y lisa de corriente continua, usada para la conversión llana siguiente.
3. Inversor: convierta la fuente de corriente continua rectificada actual en la CA de alta frecuencia, que es la pieza de la base de fuente de alimentación que cambia de alta frecuencia. Cuanto más alta es la frecuencia, cuanto más pequeño es el volumen, peso y ratio de potencia de salida.
4. Rectificador y filtro de la salida: proporcione la fuente de corriente continua estable y confiable según demanda de la carga.
Por una parte del muestreo de la toma de la salida, compare con los estándares determinados y controlar el inversor, cambiar su salida de la anchura de la frecuencia o de pulso para alcanzar estabilidad de la salida, por otra parte, según la información proporcionada por el circuito de la prueba, después de la identificación de circuito de protección, proporciona el circuito de control para las medidas protectoras de la variedad a la máquina entera.
Además de proporcionar el circuito de protección que corre en una variedad de parámetros, pero también proporcionar una variedad de instrumentos de la presentación de la información.
Uso
Diversos voltio y actual tiene diversos usos
Especificación
| ESPECIFICACIONES PARA GKD12-5000CVC | |||
| CA entrada | el 415V±10% | 3phase | 50/60Hz |
| Salida DC | Voltio | 0~12V Ajustable | |
| Actual | 0~5000A Ajustable | ||
| Poder | 60KW | ||
| Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrado sobre/protección de la baja tensión |
||
| Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
| Peso neto | 280kg | Modo de trabajo | Constant Voltage (CV) Constant Current (cc) |
| Dimensión (milímetros) |
1020*1000*1270m m |
Manera de enfriamiento | Refrigeración por aire |
1. 0~10V, 4~20mA, PLC, contador de tiempo, contador del Amperio-minuto/de la hora, HMI puede ser proporcionado
2. Modo de control: Control o teledirigido local (la longitud del cable es determinada por los clientes)
3. Se adopta Japón IGBT (la opción del defecto) o Alemania IGBT
4. Después de ser fosfatado, haber rociado galvanizada y plástica, el chasis tiene función excelente de la resistencia a la corrosión
5. Fácil actuar y repaire
Otras ventajas
1. Gabinete
a: La adopción numeró totalmente trabajar a máquina
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue un mejor efecto de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
Cómo instalar el rectificador
| 1, poniendo el rectificador y guardar la estabilidad del cuerpo; asegure la buena ventilación. |
| 2, comprobando la cubierta de anodización del rectificador hacia fuera si suelta. |
| 3, cáscara de conexión a moler para prevenir electricidad estática. |
| 4, Conecting el alambre de la entrada de la CA |
| 5, conectando las barras del cobre de la salida de DC |
| 6, conectando la caja teledirigida del rectificador, si control local, saltan este paso |
| 7, giran el interruptor del aire, después la fan comienza a girar y el indicador luminoso del poder. |
| 8, botón del ajuste de la rotación a la derecha, aumentos del grado del voltímetro, trabajando para indicar la iluminación ligera. |
| 9, ajustan el botón al máximo, después el voltímetro debe indicar el voltaje clasificado, metro actual indica el volumen de la carga por consiguiente. |
| 10, desconectan el interruptor del aire, apagan el rectificador |
