Fuente de alimentación de electrochapado
>
|
|
| Lugar de origen | China |
| Nombre de la marca | xingtongli |
| Certificación | ISO CE |
| Número de modelo | GKD12-150CVC |

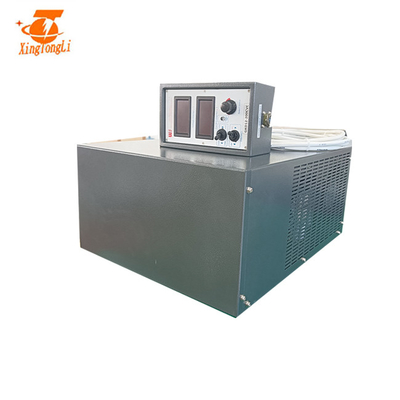

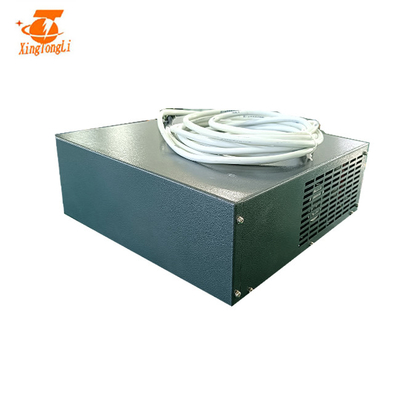

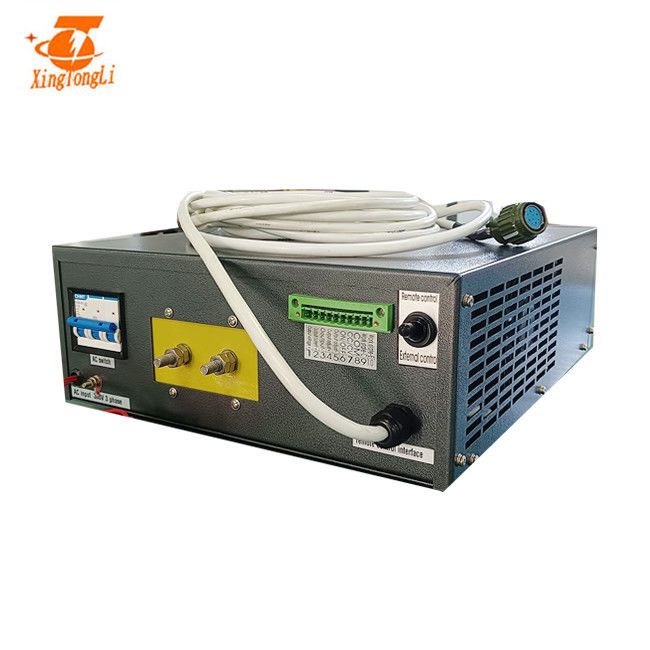

pequeño rectificador 150A 12V de la galjanoplastia de IGBT DC con el interfaz 4~20mA
Especificación
| ESPECIFICACIONES PARA GKD12-150CVC | |||
| CA entrada | el 220V±10% | 1phase | 50/60Hz |
| Salida DC | Voltio | 0~12V ajustable | |
| Actual | 0~150A ajustable | ||
| Poder | 2.4KW | ||
| Eficacia | >el 85% | ||
| frecuencia de la salida | 40KHz fijó | ||
| Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrado sobre/protección de la baja tensión |
||
| Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
| Peso neto | 15kg | Modo de trabajo | Constant Voltage (CV) Constant Current (cc) |
| Dimensión (milímetros) |
los 49*39*19cm |
Manera de enfriamiento | refrigeración por aire |
PWB IGBT que platea la imagen del rectificador 12v 100a de DC:
¿Cómo elegir el rectificador de la galjanoplastia de la placa del PWB?
Para seleccionar el rectificador de la galjanoplastia de la placa del PWB tiene tres requisitos:
1, reunión las especificaciones requeridas plateando proceso, incluyendo poder de la fuente de corriente continua, índice de la forma de onda, corriente y gama ajustable del voltaje, etc.;
2, alimentación de la galjanoplastia de la placa del PWB fuente la fuente de alimentación de la confiabilidad, que refiere principalmente a la estructura razonable, seguridad y la línea características, cámaras de enfriamiento;
3, funcionamiento de coste de la fuente de corriente continua.
La determinación plateando el tipo y y qué clase de fuente de corriente continua los tanques que platean utilizarán es la puesta en práctica y el primer trabajo importante en la producción de electrochapado. Hay 2 métodos para determinar la fuente de corriente continua conveniente en la producción que platea real:
Uno: según platear la solución líquida para determinar densidad corriente de volumen;
Dos: calculado según el área que platea para conseguir densidad corriente que platea por unidad.
La supuesta densidad corriente de volumen, se basa por el litro de platear la solución permitido pasar la corriente máxima para ajustar intensidad actual del tanque entero de la galjanoplastia, para determinar la salida máxima de la fuente de alimentación y la salida convencional.
pequeño rectificador 150A 12V de la galjanoplastia de IGBT DC con ventajas del interfaz 4~20mA
adopta la base amorfa, eficacia del transformador del aumento, reduct la subida de la temperatura del transformador, corta el peso del rectificador, mejora la estabilidad de la fuente de alimentación, confiabilidad
Diodo de la base y de Schottky:
la capacidad de la base amplió 1,5 veces
el diodo de Schottky amplía 4 veces
Tablero:
todos los tableros de control hicieron el tratamiento de la anticorrosión con la laca importada de tres defensas
IGBT:
La capacidad de IGBT amplió 3 veces, hace la fuente de alimentación más confiable
| 1, poniendo el rectificador y guardar la estabilidad del cuerpo; asegure la buena ventilación. |
| 2, comprobando la cubierta de anodización del rectificador hacia fuera si suelta. |
| 3, cáscara de conexión a moler para prevenir electricidad estática. |
| 4, Conecting el alambre de la entrada de la CA |
| 5, conectando las barras del cobre de la salida de DC |
| 6, conectando la caja teledirigida del rectificador, si control local, saltan este paso |
| 7, giran el interruptor del aire, después la fan comienza a girar y el indicador luminoso del poder. |
| 8, botón del ajuste de la rotación a la derecha, aumentos del grado del voltímetro, trabajando para indicar la iluminación ligera. |
| 9, ajustan el botón al máximo, después el voltímetro debe indicar el voltaje clasificado, metro actual indica el volumen de la carga por consiguiente. |
| 10, desconectan el interruptor del aire, apagan el rectificador |
proceso de la producción:
