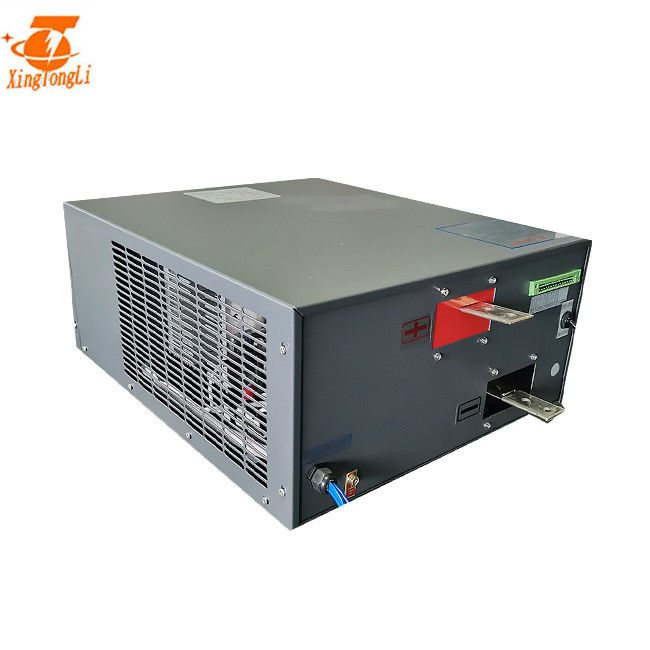

IGBT que anodiza el rectificador universal 50V 004A de DC/AC con el interfaz análogo 4~20mA
ventajas
1. Gabinete
a: La adopción numeró totalmente trabajar a máquina
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue un mejor efecto de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
detalle rápido
La aguja anodizada de la fuente de alimentación se diseña para las características de la oxidación. Puesto que la forma de onda de la salida es una onda cuadrada, es más beneficioso a la calidad del lacre, reduciendo la disolución de la película debido al aumento en temperatura, previniendo la extensión de la abertura el de revestimiento de óxido, conducente a la mejora de la dureza y de la densidad de la capa del óxido, y conducente a mejorar la calidad y la producción del producto.
El producto utiliza IGBT importado de alta calidad como el dispositivo de la alimentación principal, usando (también conocido como nanocrystalline) el material magnético suave ultra-microcristalino de la aleación mientras que la base del transformador, el sistema de control principal utiliza tecnología del control del multi-lazo, y la estructura toma medidas de la acidificación del espray de la anti-sal. Convertido en una nueva generación de fuente de alimentación que cambia de alta frecuencia grande-actual de baja tensión (rectificador). Con las ventajas de tamaño pequeño, eficacia ligera, alta y alta confiabilidad, se ha convertido en el producto de reemplazo de la fuente de alimentación del SCR.
Una cierta parte interna mostró color seguido, apenas diffierent.
Algunas imágenes fueron seguidas
Uso
Diversos voltio y actual tiene diversos usos
Especificación
ESPECIFICACIONES PARA GKD (M) (H) 50-400CVC | |||
CA entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~50V Ajustable | |
Actual | 0~400A Ajustable | ||
Poder | 24KW | ||
Eficacia | >el 85% | ||
Frecuencia que cambia | 20KHz | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrado sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 60kg | Modo de trabajo | Constant Voltage (CV) Constant Current (cc) |
Dimensión (milímetros) | 7400*600*760m m | Manera de enfriamiento | Refrigeración por aire |
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
