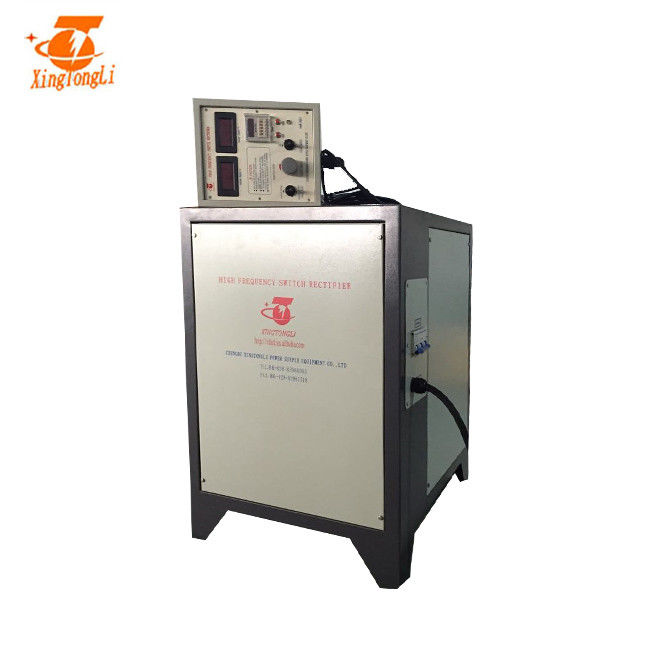

fuente de alimentación de la electrólisis de 500v 60a para el tratamiento de aguas con el interfaz 4~20mA
Lugar de origen | China |
---|---|
Nombre de la marca | xingtongli |
Certificación | ISO CE |
Número de modelo | GKD500-60CVC |
Cantidad de orden mínima | 1 UNIDAD |
Precio | Negotiable |
Detalles de empaquetado | Solo tamaño de madera del embalaje del caso: peso de 750*560*780m m: 114kg |
Tiempo de entrega | 10~15 días del trabajo |
Condiciones de pago | Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente | 150UNITS/MONTH |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xNombre de producto | FUENTE de ALIMENTACIÓN de la ELECTRODIÁLISIS de 500v 60a para el tratamiento de aguas con el interfa | Voltaje de entrada | CA 415V |
---|---|---|---|
Fase | Fase 3 | Voltaje de salida | DC 0~500v ajustable |
Corriente de salida | DC 0~40A ajustable | Modo del trabajo | CV DEL CC |
Tamaño | 750*560*780m m | Peso | 75KG |
Color | Gris | ||
Alta luz | rectificador de la electrocoagulación,rectificador del tratamiento de aguas residuales |
FUENTE de ALIMENTACIÓN de la ELECTRODIÁLISIS de 500v 60a para el tratamiento de aguas con el interfaz 4~20mA
intruduction
Introducción de fuente de alimentación de la electrodiálisis
La electrodiálisis del tratamiento de aguas está llegando a ser cada vez más popular. Según los últimos resultados de investigación electrónicos, combinados con métodos de control avanzado, nuestra compañía ha diseñado una fuente de alimentación dedicada de la electrodiálisis. Este rectificador de la electrodiálisis utiliza tecnología avanzada de la modulación de anchura de pulso, y utiliza los módulos de alta calidad y los MOSFETs de IGBT como dispositivos de la transferencia del poder.
Nuestro proceso de producción es muy perfecto. El rectificador de la electrodiálisis tiene las ventajas del funcionamiento tamaño pequeño, ligero, completo de la función, estable y confiable. Adopt avanzó el sistema de control de DSP, con la función uno mismo-actual automática de la estabilización/de la estabilización del uno mismo-voltaje, no cambia con el voltaje, alta confiabilidad, también equipada de la función del interfaz del PLC y de la extensión del interfaz RS485, fácil realizar control automático.
Especificación
ESPECIFICACIONES PARA GKD500-40CVC | |||
CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~500V ajustable | |
Actual | 0~40A ajustable | ||
Poder | 20KW | ||
Eficacia | >el 85% | ||
frecuencia de la salida | 40KHz fijado | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 90kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
Dimensión (milímetros) | 715*485*860m m | Manera de enfriamiento | Refrigeración por aire |
Principio de funcionamiento de fuente de alimentación de la electrodiálisis:
La fuente de alimentación de la electrodiálisis se compone principalmente de un circuito del filtro del rectificador, de un circuito de la conversión del lleno-puente, de un transformador de alta frecuencia, de un rectificador de alta frecuencia, de un circuito del filtro, de un circuito de fuente de la potencia auxiliar, y de un circuito principal de la unidad de control. El circuito principal de la unidad de control se compone principalmente de un circuito de protección del fracaso de la fase, de un circuito de protección de la temperatura, de un circuito de protección contra sobrecarga, de un circuito de protección del cortocircuito y de un circuito de PWM con el ajuste del pi.
Después de que el voltaje de rejilla trifásico sea cambiado por la fuente de alimentación de la electrodiálisis, y después rectificado y filtrado, una fuente de alimentación estabilizada DC 520VDC se obtiene y se suministra al circuito de inversor. El circuito de inversor se compone principalmente de un módulo de alta potencia del MOSFET del efecto de campo (o del módulo de IGBT) para formar un circuito de la conversión del lleno-puente. Cuando el PWM hizo salir se giran las señales de control conducen respectivamente los módulos de poder con el aislamiento, los dos sistemas de tubos diagonales alternativamente. Bajo voltaje de alta frecuencia primario del pulso del transformador de alta frecuencia, el voltaje secundario es suministrado por el transformador-rectificador de alta frecuencia a la carga.
alta velocidad de proceso y así sucesivamente.
Gabinete: los rectificadores de capa electrochapados IGBT de la refrigeración por aire de 48v 100A con el contador de tiempo adoptan vínculos magnéticos del corte, reducen pérdidas de la corriente de Foucault, y la pintura a pistola del gabinete en conjunto |
Estructura: la refrigeración por aire IGBT de 48v 100A electrochapó los rectificadores de la capa con el contador de tiempo con el diseño razonable de la estructura, aislado la pieza del inversor y, la pieza de la rectificación, convenientes desmontar y mantenimiento |
Radiador: la capacidad del radiador ampliada 1,5 veces, se asegura de efecto mejor de enfriamiento |
cambie la manera del control: adopte el interruptor suave defasador del puente lleno, pérdida del reduct IGBT, energía de la reserva |
Transformador principal: el rectificador del modo IGBT TR del interruptor de 60v 125A para el sistema del electrochilorination adopta la base amorfa, eficacia del transformador del aumento, reduct la subida de la temperatura del transformador, cortó el peso del rectificador, mejora la estabilidad de la fuente de alimentación, confiabilidad |
Diodo de la base y de Schottky: capacidad de la base ampliada 1,5 veces el diodo de Schottky amplía 4 veces
|
Tablero: todos los tableros de control hicieron el tratamiento de la anticorrosión con la laca importada de tres defensas |
IGBT: La capacidad de IGBT ampliada 3 veces, hace la fuente de alimentación más confiable |
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
Otras ventajas
1. Gabinete
a: Adopción de trabajar a máquina totalmente numerado
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue efecto mejor de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
