transformador-rectificador de electrochapado de 30V 300A IGBT
El rectificador de electrochapado es una parte importante del proceso de electrochapado. Algunas formas de electrochapado requieren la corriente eléctrica
Utilizado para depositar los materiales de revestimiento en piezas de metal. Sumerja estas piezas conductoras en un baño de galvanoplastia o baño, y
Entonces, el rectificador entre el electrodo y la pieza aplicará corriente continua. uso
La corriente continua crea una fuerza atractiva entre la capa campo-conducida eléctrica y la partición conductora del metal. Éste
La fuerza atractiva hace la capa depositar en los requisitos de capa de la partición debe ser controlada y ser filtrada
El voltaje de ondulación y el voltaje de DC están disponibles alcanzar el final de alta calidad.
especificación de electrochapado del transformador-rectificador de 30V 300A IGBT
| ESPECIFICACIONES PARA GKD30-300CVC |
| CA entrada |
el 380V±10% |
fase 3 |
50/60Hz |
| Salida DC |
Voltio |
0~30V ajustable |
| Actual |
0~300A ajustable |
| Poder |
9KW |
| Eficacia |
>el 85% |
| frecuencia de la salida |
40KHz fijó |
| ondulación de la salida |
valor máximo del 3% |
| Protección |
Protección del cortocircuito
Protección de recalentamiento
Protección de la falta de la fase
Entrado sobre/protección de la baja tensión |
Condiciones de trabajo
(Temperatura) |
-10℃~50℃ |
Modo de control |
Control Panel
Teledirigido |
| Peso neto |
25kg |
Modo de trabajo |
Constant Voltage (CV)
Constant Current (cc) |
| Dimensión (milímetros) |
580*420*220m m |
Manera de enfriamiento |
aire
enfriamiento
|
principio de electrochapado del trabajo del transformador-rectificador de 30V 300A IGBT
El rectificador es responsable de convertir la corriente alternada (CA) a la corriente continua (DC). El equipo eléctrico consiste en
Uno o más diodos responsables de la CA a la conversión de DC. Esta pieza del rectificador se llama un diodo
Una válvula de control que permite actual fluir en solamente una dirección. Cuando el comienzo actual a fluir en esa dirección,
Este proceso se llama rectificación. Algunas partes importantes del rectificador que usted debe entender:
El transformador de rectificador es responsable de reducir el voltaje. Tiene campos magnéticos primarios y secundarios
La base de una herida del alambre. Conozca la tarifa en la cual el transformador reduce voltaje
Con él, será el número de alambre da vuelta a la base primaria al número de autobús gira la herida
La base secundaria del rectificador. Usted puede describirlo matemáticamente como: = 400 vueltas primarias, = 10 vueltas secundarias,
El ratio se convierte en tan 40: 1. Esto significa que si la entrada primaria es 480v, la salida secundaria es 12V
(480/40) sin embargo, la mayoría de los procesos de electrochapado utilizan 6-18v, así que usted puede conseguir fácilmente un rectificador que pueda generar directamente un rectificador.
La corriente es 50-10000 amperios o más altos.

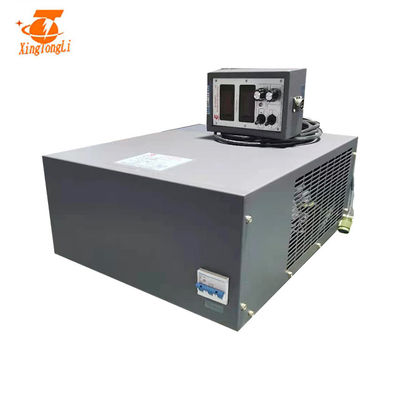

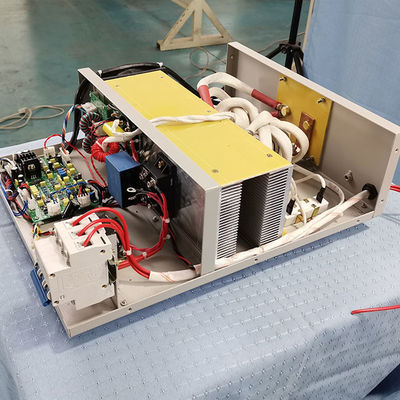

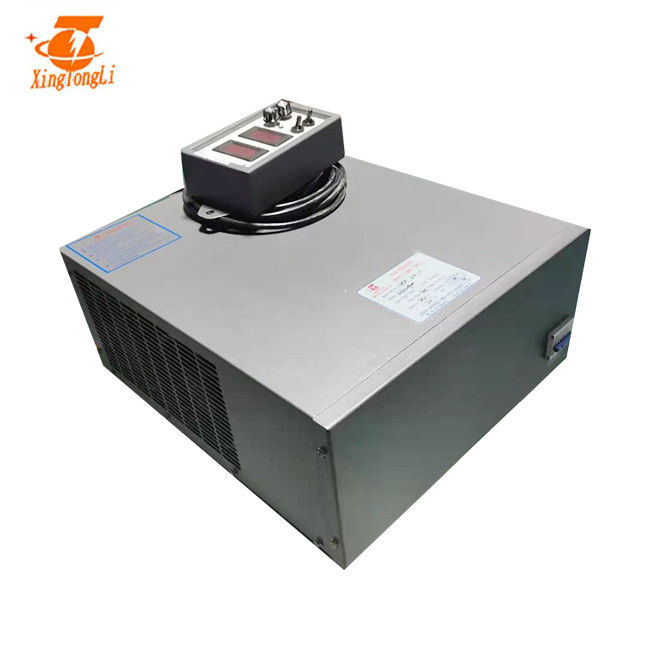

imagen de electrochapado del producto del transformador-rectificador de 30V 300A IGBT:
Instalación
Disposición del rectificador
La ubicación correcta para poner el rectificador debe estar tan cercana como sea posible al tanque que platea. Si el rectificador está apagado
El tanque de electrochapado hará el autobús correr más de largo, causando pérdida y mantenimiento actuales. mantenga
El rectificador está cercano al depósito de gasolina porque los componentes de la necesidad del rectificador de ser refrescado. Si se permiten refrescarse en el aire,
Absorberá las sustancias corrosivas más rápidas y acortará la vida del rectificador.
La manera mejor y más fácil de solucionar el problema de la colocación del rectificador es colocarla en una pared cerca de ella de modo que esté más cercana
Vaya al tanque que platea. Usted puede todavía guardar el control del rectificador al lado de su estación de electrochapado. Pero si usted no puede
Por otra parte, las unidades herméticas o refrigeradas por agua se pueden utilizar directamente o con intercambio de calor. Además, usted puede necesitar utilizar
Si temperatura del aire ambiente es más alto que la temperatura requerida, agua del uso para refrescar el rectificador.
proceso de la producción:
Desde el principio de la materia prima a la selección, a la asamblea, y finalmente a encargar. Haremos cumplir los estándares estrictamente. Antes de paquete, fuente de alimentación de salida única de la C.C. de 24V que cambia 125A con CEsea control otra vez para asegurarse de que trabaja normalmente.
