Rectificador del PWB
>
|
| Lugar de origen | China |
| Nombre de la marca | Xingtongli |
| Certificación | CE RoHS |
| Número de modelo | GKD (M) (H) 12-2000CVC |

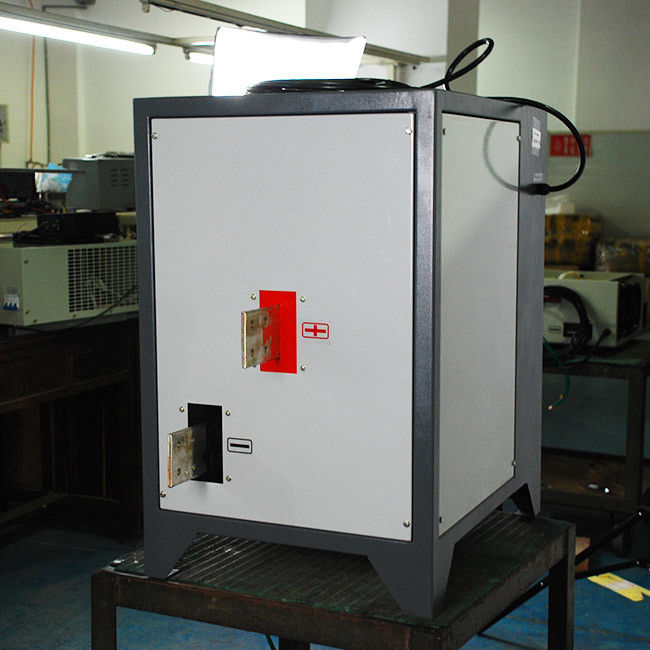

rectificador de alta frecuencia del cobrizado del PWB del control del PLC de 12V 2000A
el rectificador de alta frecuencia del cobrizado del PWB del control del PLC de 12V 2000A fue utilizado para electrochapar el níquel y otro mentales. Energía del ahorro, ligero y tamaño pequeño. Nosotros re-desgined rectificador 2000A. Podría ser más pequeño y más ligero. El peso es más ligero que antes de 10kg.
El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
Una cierta parte interna mostrada siguió, apenas color diffierent.
Algunas imágenes fueron seguidas
Uso
Diversos voltio y corriente tiene diversos usos
Especificación
| ESPECIFICACIONES PARA GKD (M) (H) 12-2000CVC | |||
| CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
| Salida DC | Voltio | 0~12V ajustable | |
| Actual | 0~2000A ajustable | ||
| Poder | 24KW | ||
| Eficacia | >el 85% | ||
| Frecuencia de la transferencia | 20KHz | ||
| Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
| Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
| Peso neto | 80kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
| Dimensión (milímetros) | 480*600*740m m | Manera de enfriamiento | Refrigeración por aire |
Otras ventajas
1. Gabinete
a: Adopción de trabajar a máquina totalmente numerado
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue efecto mejor de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
