Fuente de alimentación de electrochapado
>
|
|
| Lugar de origen | China |
| Nombre de la marca | Xingtongli |
| Certificación | CE |
| Número de modelo | GKD (M) (H) 15-200CVC |

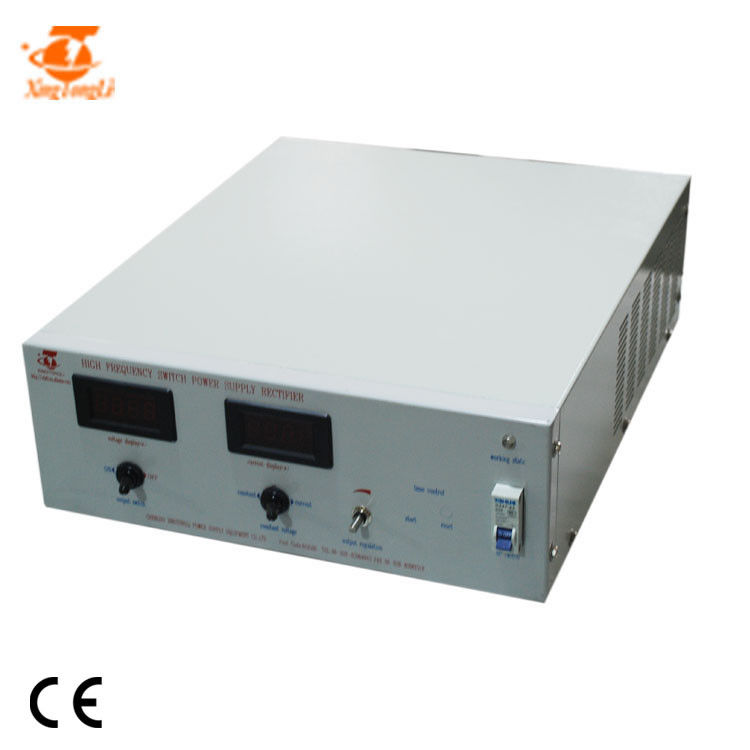

Fuente de alimentación enchapada de CC de 15 V y 100 amperios con IGBT
Rectificador de galvanoplastia de interruptor de alta frecuencia, también conocido como fuente de alimentación de interruptor de alta frecuencia:
Este es un nuevo tipo de rectificador de fuente de alimentación de CC: fuente de alimentación de conmutación de alta frecuencia.Combina las ventajas de la suavidad de la forma de onda de la fuente de alimentación del rectificador de silicio y el rectificador controlado por silicio fácilmente ajustable, a la vez que tiene la eficiencia de corriente más alta (hasta 90%), el volumen más pequeño y, por supuesto, es la fuente de alimentación del rectificador de galvanoplastia más prometedora. .La tecnología de fabricación ha resuelto el problema de la fuente de alimentación y miles de amperios del rectificador de galvanoplastia del interruptor de alimentación han entrado en la etapa práctica.
Algunas fotos fueron seguidas
Principio de conversión de la fuente de alimentación del rectificador de placas:
Haga que la red eléctrica de CA pase el filtro de interferencia antielectromagnética EMI para rectificar y filtrar directamente la onda.El inversor convierte el voltaje de CC en una frecuencia de onda cuadrada de decenas o cientos de KHz, y luego lo aísla el transformador de alta frecuencia para reducir el voltaje y luego pasar el alto voltaje.El filtro de frecuencia genera una tensión de CC.Después del muestreo, la comparación, la amplificación y el control, el circuito impulsor y el convertidor de potencia controlan el ciclo de trabajo del IGBT para obtener un voltaje de salida (o corriente de salida) estable.
Tubo de control del rectificador electrochapado con interruptor de alta frecuencia en estado de funcionamiento, baja pérdida de consumo de energía, es decir, la eficiencia del transformador puede alcanzar el 75% ~ 90%, tamaño pequeño, peso ligero y precisión y factor de ondulación son mejores que el rectificador de silicio, en el rango de salida completo Puede lograr la precisión requerida para la producción.El rectificador de galvanoplastia tiene capacidad de autoprotección y puede iniciarse y detenerse arbitrariamente bajo carga.Es fácil de conectar con una computadora y brinda una gran conveniencia para la automatización de la producción, por lo que ha sido ampliamente utilizado en la industria de galvanoplastia de PCB.
Solicitud
Diferentes voltios y corrientes tienen diferentes aplicaciones.
Especificación
| ESPECIFICACIONES PARA GKD(M)(H)15-200CVC | |||
| Entrada CA | 220V±10% | 1 fase | 50/60Hz |
| Salida CC | Voltio | 0~15V Ajustable | |
| Actual | 0~200A Ajustable | ||
| Fuerza | 3KW | ||
| Eficiencia | >85% | ||
| Frecuencia de cambio | 20 KHz | ||
| Proteccion | Protección contra cortocircuitos Protección contra sobrecalentamiento Protección contra falta de fase Protección de sobre/bajo voltaje de entrada |
||
| Condiciones de trabajo (Temperatura) |
-10 ℃ ~ 50 ℃ | Modo de control | Panel de control Control remoto |
| Peso neto | 19kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (CC) |
| Dimensión (mm) |
465*390*162 |
Manera de enfriamiento | Aire acondicionado |
1. 0~10V, 4~20mA, PLC, Temporizador, Contador de amperios-minutos/horas, HMI puede ser proporcionado
2. Modo de control: control local o control remoto (la longitud del cable la determinan los clientes)
3. Se adoptan IGBT de Japón (la opción predeterminada) o IGBT de Alemania
4. Después de ser fosfatado, galvanizado y rociado con plástico, el chasis tiene una excelente función de resistencia a la corrosión
5. Fácil de operar y reparar.
Otras ventajas
1. Gabinete
a: Adopción de mecanizado completamente digitalizado
b: Adopción de producción laminada en frío de chapa de acero de hierro, despuésfosforización, chapado en zinc, spray de plástico, el rectificador obtiene una mejor resistencia estructural yanticorrosión
c: Diseño de estructura razonable, diseño de inversor aislado, la parte de rectificación es conveniente para desmontar y reparar debido a su ensamblaje ordenado.
d: El radiador obtiene un mejor efecto de enfriamiento debido a su1,5 veces la capacidad.
2 Sistema de control eléctrico
a: El rectificador adopta un control de interruptor suave con cambio de fase de puente completo, lo que garantiza la menor pérdida de potencia de IGBT.La capacidad de IGBT se convierte en3 veces más grande.
b: El transformador principal.Adopta un núcleo amorfo paraaumentar la eficiencia del transformadory enfriar el transformador, y no solo puede aligerar el peso del rectificador, sino que también puede fortalecer la estabilidad y confiabilidad del rectificador.En su etapa elemental, adopta un condensador de bloqueo en serie.
c: Se adopta el circuito de corrección automática de desviación magnética y se aumenta la potencia total del núcleo magnético1,5 veces.
3 Diodo de barrera Schottky
a: Se ha ampliado4 veces.
4 Todos los tableros de control reciben tratamiento antiséptico con laca importada.
Como instalar rectificador
Esta es la forma de instalación del rectificador de control remoto.No solo de esta manera.
1. Para conectar la barra de cobre con baño/tanque
2. Para asegurarse de que la fuente de alimentación/rectificador esté conectado a tierra
3. Para garantizar que haya suficiente agua para la fuente de alimentación/rectificador de refrigeración por agua
4. Aconsejamos que todos los rectificadores sean aislados para aumentar su vida.
Nuestro servicio
Preguntas más frecuentes
1.P: ¿Es una fábrica o una empresa comercial?
R: somos una fábrica que puede ofrecer un precio más barato pero la misma buena calidad.
2.P: ¿Dónde está nuestra empresa?
R: Nuestra empresa está ubicada en la ciudad de Chengdu, que es una de las ciudades de más rápido crecimiento en China.
3.P: Si quiero visitar su fábrica, ¿cómo puedo ir allí?
R: solo necesita decirnos cuándo viene a nuestra empresa, lo recogeremos en el aeropuerto.
4.P: ¿Cómo puedo hacer un pago?
R: Puede elegir T/T, L/C, D/A, D/P y otros pagos.
5.P: ¿Cómo puedo obtener mis productos?
R: Ahora tenemos envío, aire, DHL, FeDex y UPS cinco formas de transporte.Si ordenó rectificadores grandes y no es urgente, el envío es la mejor manera.Si hizo un pedido pequeño o es urgente, se recomienda Air, DHL y FeDex.Además, si desea recibir sus productos en su hogar, elija DHL, FeDex o UPS.Si no hay una forma de transporte que desee elegir, póngase en contacto conmigo sin dudarlo.
6.P: Si ocurrieron problemas con mis rectificadores, ¿qué debo hacer?
R: En primer lugar, resuelva los problemas usted mismo de acuerdo con el Manual del usuario.Hay soluciones en él si son problemas comunes.En segundo lugar, si el Manual del usuario no puede resolver sus problemas, comuníquese conmigo de inmediato.Nuestros ingenieros están en espera.
