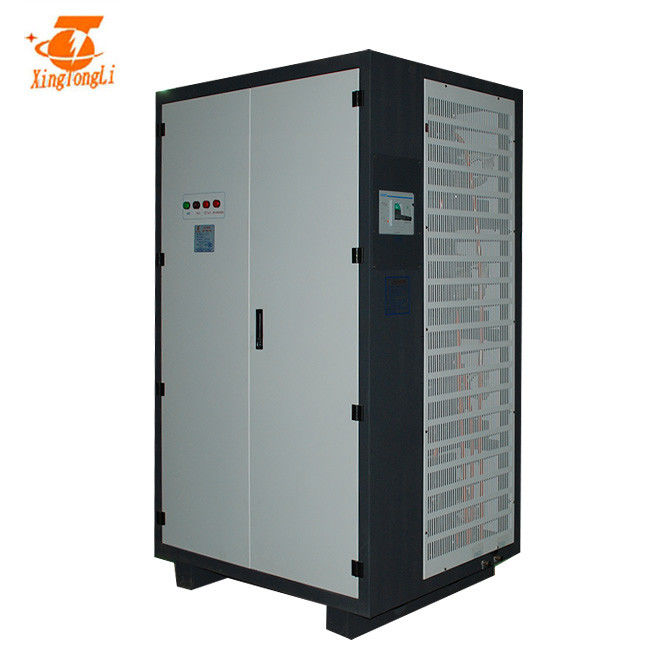

rectificador de anodización de aluminio de 24v 200a DC con características técnicas principales del interfaz de señal 4~20mA:
Cambie el botón dan vuelta por intervalos en varias ocasiones a cierto intervalo de tiempo, cuando se gira el interruptor, la fuente de la energía de entrada a través de botón del interruptor y el circuito del filtro para suministrar el cargamento, durante el interruptor entero gira la duración, la energía proporcionada de la fuente de alimentación a la carga;
Cuando el interruptor desconectado, fuente de la energía de entrada interrumpió para proporcionar energía. Véase, la fuente de la energía de entrada para proporcionar la energía para la carga es intermitente, para cargar puede ser obtienen una fuente de alimentación continua de la energía, cambiando la fuente de alimentación del modo debe tener un dispositivo de almacenamiento de la energía, cuando el interruptor se gira, hay una parte de energía almacenada en el interruptor, cuando la desconexión, la energía almacenada lanzará para cargar. La inductancia usada para almacenar energía, cuando el interruptor está apagado, energía almacenada en la inductancia a través de la liberación del diodo a la carga, se asegura de que la carga para obtener una energía continua y estable, porque el diodo permite a la carga conseguir la corriente continua, los supuestos diodos de la corriente continua. Éste es el funcionamiento de la fuente de alimentación del modo del interruptor de la manera.
Especificación
ESPECIFICACIONES PARA GKD35-6000CVC | |||
CA de la entrada | el 220V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~35V ajustable | |
Actual | 0~6000A ajustable | ||
Poder | 210KW | ||
Eficacia | >el 85% | ||
frecuencia de la salida | 40KHz fijado | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 500kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
Dimensión (milímetros) | 1401*900*1913m m | Manera de enfriamiento | Refrigeración por aire |
Características del rectificador anodizado aluminio de la C.C.:
Tiene las ventajas de la eficacia tamaño pequeño, ligera, alta y de la alta precisión de control.
La fuente de alimentación de la modulación de anchura de pulso introduce la tecnología avanzada internacional, adopta el módulo de poder internacional de la marca IGBT;
La función perfecta de la protección, con voltaje estable y modo de trabajo actual estable, y con la filtración, sobretensión, sobrecalentamiento, cortocircuito, función que falta de la protección de la fase y comienzo suave funciona.
La fuente de alimentación adopta el sistema de control especial del diseño, y la estructura interna es ácida y el álcali resistente, que mejora grandemente la vida de servicio del producto.
Sistema que mide el tiempo de A. Digital;
B. metro del amperio hora;
C. interfaz estándar;
D. interfaz de señal de control.
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
Otras ventajas
1. Gabinete
a: Adopción de trabajar a máquina totalmente numerado
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue efecto mejor de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
