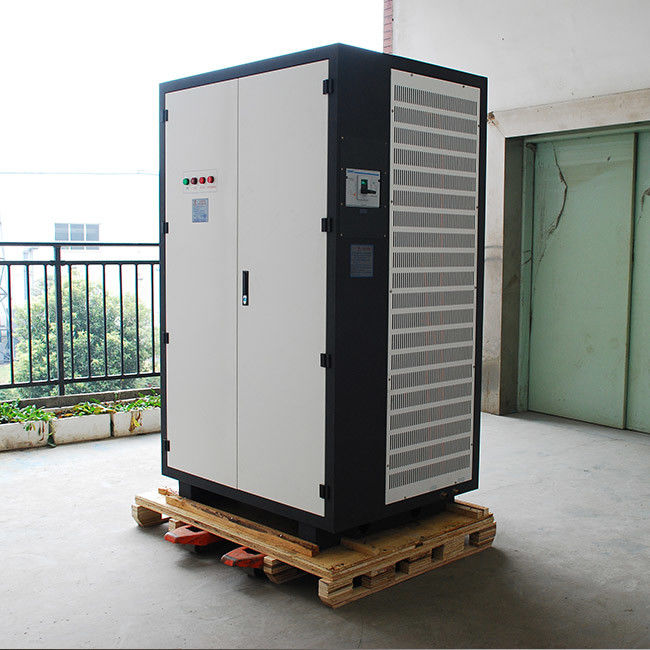

rectificador duro de alta frecuencia de la oxidación de 70V 1500A IGBT con el sistema de refrigeración por aire
Durante el proceso de la oxidación, el objeto genera continuamente el gas, obstaculizando la oxidación continua, haciendo el flojo de revestimiento de óxido y poroso, y el rectificador alto y de poca intensidad intermitente de la conversión del rectificador del poder del pulso funciona, que es conducente a la precipitación del gas, fácil formar una película, los aumentos del espesor del film, el de revestimiento de óxido es más denso, y su dureza, grueso y color se mejoran grandemente. Actualmente, la fuente de alimentación de uso general de la oxidación es una fuente de corriente continua, Y su salida no tiene ningún pulso, así que la salida generada es relativamente floja, y el grueso, la dureza, y el color de revestimiento de óxido no pueden alcanzar el efecto del rectificador de la oxidación del pulso;
Rendimiento superior del rectificador duro del pulso del óxido:
1-32 la hora de salida suave ajustable de los minutos, y se puede utilizar como comienzo suave del pulso, especialmente conveniente para el proceso duro de la oxidación;
1-256 el tiempo en marcha de los minutos es ajustable (independiente de la hora de salida suave), cierre automático;
Opciones de trabajo múltiples: pulso, superposición del pulso, DC, etc. puros;
Durante la operación, puede exhibir todos los parámetros de funcionamiento en cualquier frecuencia del pulso, ciclo de trabajo, valor alto y máximo pulso-basado, de modo que usted pueda controlar completamente cuáles es el objeto al final;
Bajo condiciones de funcionamiento, los parámetros se pueden modificar, ajustar, y almacenar libremente en cualquier momento. Después de que se corte la corriente, el tiempo se ahorra durante 35 años. Los parámetros almacenados serán funcionados con automáticamente en el inicio siguiente;
Según las características de anodización del aluminio y del titanio, el método de trabajo es estabilización actual y voltaje que limitan el trabajo para asegurar la oxidación sostenible y eficiente. Con el baño extendido del poder de soluciones eléctricas, el grueso de los aumentos de revestimiento de óxido si el voltaje de salida sube a la seguridad en el árbol del valor determinado, el voltaje para el levantamiento, y gradualmente las disminuciones crent, que protege realmente el objeto contra la fusión;
La garantía perfecta de la seguridad mide, con una variedad de protección inteligente de la falta, sobre corriente, fase de la falta, error de secuencia de fase, cortocircuito;
La bobina y la barra de distribución de bobina del transformador se hacen del cobre de alta calidad (contenido de cobre 99,99%), con buena conductividad y eficacia de gran intensidad;
La bobina del transformador adopta el proceso doble de la impregnación de vacío, que tiene buena resistencia al aislamiento y a la corrosión.
Especificación
ESPECIFICACIONES PARA GKD500-40CVC | |||
CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~70V ajustable | |
Actual | 0~1500A ajustable | ||
Poder | 9.6KW | ||
Eficacia | >el 85% | ||
pulso | voltaje negativo | adjustabe 0~70v | |
voltaje positivo | 0~70v adjusatavble | ||
corriente negativa | 0~1500a adjusatble | ||
corriente positiva | 0~1500a adjusatable | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 90kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
Dimensión (milímetros) | 415*1060*2180m m | Manera de enfriamiento | Refrigeración por aire |
Parámetros de la rectificación del pulso:
Voltaje de entrada: 380V de cuatro cables trifásico, 415V, 50-60HZ;
Corriente de salida: 200-10000A opcional;
Voltaje de salida: 40V, 60V, 70V, 90V, 110V, 120V opcional;
Frecuencia del pulso: 0,4 herzios -25;
Ciclo de trabajo: el 10% -90%;
Forma de onda de la salida: pulso, superposición del pulso, DC;
Tiempo en marcha: 1-256 minutos de ajustable;
Modo de trabajo: límite constante de la corriente y de la presión;
Enfriamiento: de aire forzado;
Operación de la carga: 24 horas de operación a carga plena, tal como 1000 metros sobre el nivel del mar para reducir la capacidad del uso;
℃ del ℃ -40 de la temperatura 0 del ambiente de trabajo;
La humedad relativa es menos del 90% (℃ del ± 5 del ℃ de la temperatura ambiente 20).
Gabinete: los rectificadores de capa electrochapados IGBT de la refrigeración por aire de 48v 100A con el contador de tiempo adoptan vínculos magnéticos del corte, reducen pérdidas de la corriente de Foucault, y la pintura a pistola del gabinete en conjunto |
Estructura: la refrigeración por aire IGBT de 48v 100A electrochapó los rectificadores de la capa con el contador de tiempo con el diseño razonable de la estructura, aislado la pieza del inversor y, la pieza de la rectificación, convenientes desmontar y mantenimiento |
Radiador: la capacidad del radiador ampliada 1,5 veces, se asegura de efecto mejor de enfriamiento |
cambie la manera del control: adopte el interruptor suave defasador del puente lleno, pérdida del reduct IGBT, energía de la reserva |
Transformador principal: el rectificador del modo IGBT TR del interruptor de 60v 125A para el sistema del electrochilorination adopta la base amorfa, eficacia del transformador del aumento, reduct la subida de la temperatura del transformador, cortó el peso del rectificador, mejora la estabilidad de la fuente de alimentación, confiabilidad |
Diodo de la base y de Schottky: capacidad de la base ampliada 1,5 veces el diodo de Schottky amplía 4 veces
|
Tablero: todos los tableros de control hicieron el tratamiento de la anticorrosión con la laca importada de tres defensas |
IGBT: La capacidad de IGBT ampliada 3 veces, hace la fuente de alimentación más confiable |
