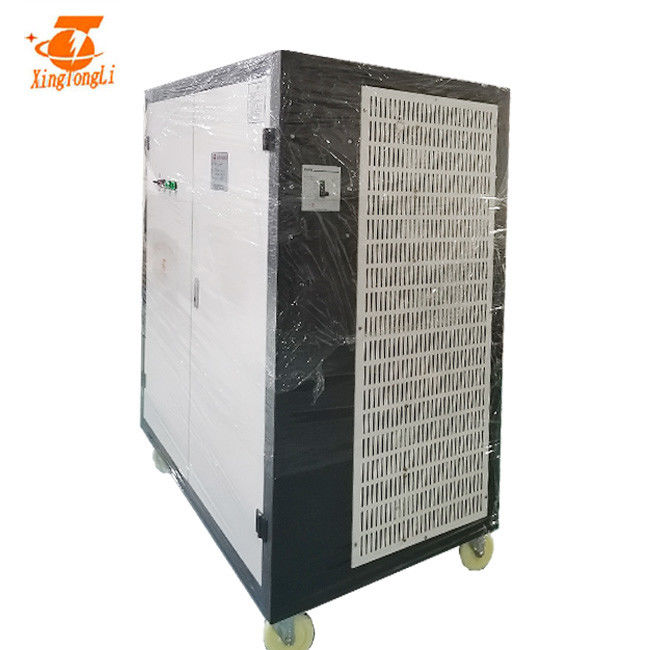

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua
  • rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua

Lugar de origen CHINA
Nombre de la marca Xingtongli
Certificación CE RoHS
Número de modelo GKD12-10000CVC
Detalles del producto
Uso:
rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refr
Eficacia:
>el 85%
Manera del control:
Teledirigido
Manera de enfriamiento:
POR AGUA la refrigeración
Color:
gris y negro
Tipo:
CA a DC
Alta luz:

rectificador electrolítico

,

fuente de alimentación de la máquina de la electrólisis

,

rectificador del modo del interruptor del HF 10000A

Pago y términos de envío
Cantidad de orden mínima
1 sistema
Precio
7900$~8800$
Detalles de empaquetado
Caso de madera 740*550*770m m
Tiempo de entrega
10~15 días laborables
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacidad de la fuente
100 SET/month
Descripción de producto



rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua



Principio de funcionamiento de la fuente de alimentación que cambia:

El principio de regulador del control de la fuente de alimentación del regulador de voltaje que cambia:

El botón del interruptor cambia en varias ocasiones a cierto intervalo de tiempo. Cuando se gira el interruptor, la energía de entrada se suministra a la carga a través del botón del interruptor y del circuito del filtro. Durante el interruptor entero se gira, la fuente de alimentación proporciona energía a la carga;

Cuando el interruptor está abierto, se interrumpe la energía de entrada de proporcionar energía. Puede ser visto que la fuente de la energía de entrada para la carga es intermitente. Para que la carga obtenga poder continuo de la energía, la fuente de alimentación que cambia debe tener un dispositivo de almacenamiento de la energía. Cuando se gira el interruptor, la parte de la energía se almacena en el interruptor. La energía almacenada será lanzada a la carga. El inductor se utiliza para el almacenamiento de energía. Cuando se apaga el interruptor, la energía en el inductor del almacenamiento de energía se lanza a la carga a través del diodo para asegurarse de que la carga obtiene energía continua y estable. Porque el diodo permite que la carga obtenga actual continuo, se llama un diodo actual continuo. Éste es cómo los trabajos de la fuente de alimentación que cambian.

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua 0









Uso

Diversos voltio y actual tiene diversos usos

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua 1



Especificación

ESPECIFICACIONES PARA GKD12-100

00CVC

CA entrada el 380V±10% 3phase 50/60Hz
Salida DC Voltio 0~12V            Ajustable
Actual 0~10000A          Ajustable
Poder 120KW
Eficacia >el 85%
Frecuencia que cambia 20KHz
Protección Protección del cortocircuito
Protección de recalentamiento
Protección de la falta de la fase
Entrado sobre/protección de la baja tensión
Condiciones de trabajo
(Temperatura)
-10℃~50℃ Modo de control Control Panel
Teledirigido
Peso neto 80kg Modo de trabajo Constant Voltage (CV)
Constant Current (cc)
Dimensión (milímetros) 480*600*740m m Manera de enfriamiento Refrigeración por aire

Características

Fórmula de la fuente de alimentación del modo del interruptor:

EAB en el voltaje medio entre el AB se puede expresar como:
EAB=TON/T*E
TONELADA en donde como cada vuelta del interruptor a tiempo, T es el ciclo de funcionamiento de la transferencia-apagado (IE, TONELADA puntual del interruptor y valor del RICACHÓN del apagado-tiempo junto).
Por la ecuación, cambie el ratio del tiempo de funcionamiento del interruptor y del ciclo de funcionamiento, el voltaje medio entre el AB también cambió, por lo tanto, como la carga y los cambios del voltaje de fuente de la entrada ajuste automáticamente el ratio de la TONELADA y sigue habiendo T causará el voltaje de salida V0 sin cambiar. Cambiando las proporciones puntuales de la TONELADA del ciclo de trabajo y que meanschanging el ciclo de trabajo del pulso, este método está llamado como “control de ratio del tiempo” (control de ratio del tiempo, abreviado como TRC).

rectifier.jpg de electrochapado


1. 0~10V, 4~20mA, PLC, contador de tiempo, contador del Amperio-minuto/de la hora, HMI puede ser proporcionado


2. Modo de control: Control o teledirigido local (la longitud del cable es determinada por los clientes)


3. Se adopta Japón IGBT (la opción del defecto) o Alemania IGBT


4. Después de ser fosfatado, haber rociado galvanizada y plástica, el chasis tiene función excelente de la resistencia a la corrosión


5. Fácil actuar y repaire



Otras ventajas

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua 3



1. Gabinete
a: La adopción numeró totalmente trabajar a máquina
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue un mejor efecto de enfriamiento debido a su capacidad de 1,5 veces.



Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.



Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.



4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.



Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua 4

rectificador del modo del interruptor del HF de 12V 10000A para la electrólisis de cobre con la refrigeración por agua 5





Nuestro servicio



Pre servicio de la venta
1. Para contestar a sus preguntas en el plazo de 24 horas.
2. la imagen del diseño 3D y el esquema eléctrico pueden ser ofrecidos.
3. las imágenes internas de la parte pueden ser ofrecidas
4. aceptan al OEM y el ODM

Después de servicio de venta
1. Para resolver sus problemas en el plazo de 24 horas.
2. las piezas de recambio se pueden ofrecer gratis dentro de garantía de 1 año
3. La máquina es dañada por la calidad y se puede cambiar gratis en el plazo de 1 año
4. El cliente puede comprobar el rectificador antes de la fábrica solo o el vídeo de la prueba puede ser ofrecido
