Fuente de alimentación de alta frecuencia de la transferencia
>
|
| Lugar de origen | CHINA |
| Nombre de la marca | Xingtongli |
| Certificación | CE RoHS |
| Número de modelo | GKD12-300CVC |

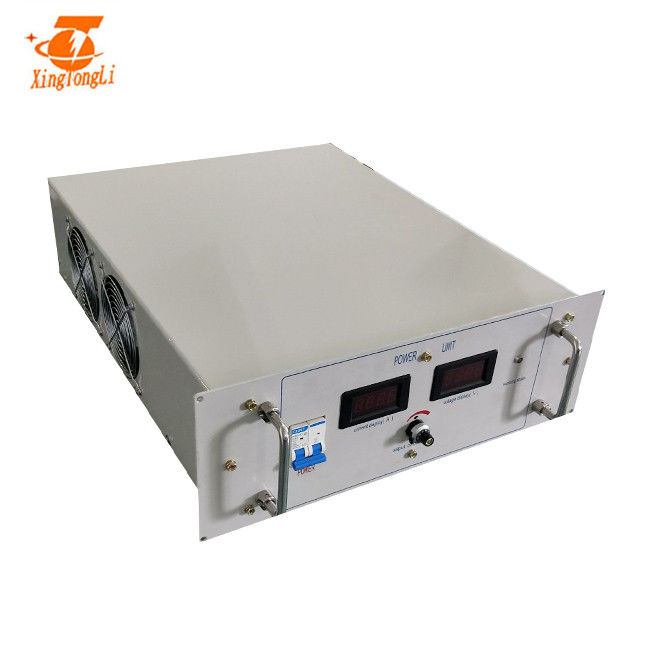

rectificador de alta frecuencia de la fuente de alimentación de 12volt que cambia 300Amp DC IGBT
La unidad de la fuente de alimentación (también conocida como rectificador SMR del interruptor) actúa en el de alta frecuencia con el MOSFET o IGBT. La frecuencia que cambia es generalmente controlada dentro del radio de acción de 50-100 kilociclos, con el ≤ el 1% del coeficiente de la ondulación, para alcanzar eficacia alta y la miniaturización.
Principio de funcionamiento de la fuente de alimentación de la transferencia:
El principio de regulador del control de la fuente de alimentación de la transferencia del regulador de voltaje:
El botón del interruptor cambia en varias ocasiones a cierto intervalo de tiempo. Cuando se gira el interruptor, la energía de entrada se suministra a la carga a través del botón del interruptor y del circuito del filtro. Durante el interruptor entero se gira, la fuente de alimentación proporciona energía a la carga;
Cuando el interruptor está abierto, se interrumpe la energía de entrada de proporcionar energía. Puede ser visto que la fuente de la energía de entrada que proporciona energía a la carga es intermitente. Para que la carga obtenga poder continuo de la energía, la fuente de alimentación de la transferencia debe tener un dispositivo de almacenamiento de la energía. Cuando se gira el interruptor, la parte de la energía se almacena en el interruptor. Cuando se apaga, la energía almacenada será lanzada a la carga. El inductor se utiliza para el almacenamiento de energía. Cuando se apaga el interruptor, la energía en el inductor del almacenamiento de energía se lanza a la carga a través del diodo para asegurarse de que la carga obtiene energía continua y estable. Porque el diodo permite que la carga obtenga la corriente continua, se llama un diodo de la corriente continua. Éste es cómo la fuente de alimentación de la transferencia trabaja.
Especificación
| ESPECIFICACIONES PARA GKD36-1000CVC | |||
| CA de la entrada | el 380V±10% | 3phase | 50/60Hz |
| Salida DC | Voltio | 0~12V ajustable | |
| Actual | 0~300A ajustable | ||
| Poder | 20KW | ||
| Eficacia | >el 85% | ||
| Frecuencia de la transferencia | 20KHz | ||
| Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrada sobre/protección de la baja tensión |
||
| Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
| Peso neto | 25kg | Modo de trabajo | Voltaje constante (CV) Corriente constante (cc) |
| Dimensión (milímetros) | 520*395*165m m | Manera de enfriamiento | Refrigeración por aire |
2. Modo de control: Control o teledirigido local (la longitud del cable es determinada por los clientes)
3. Se adopta Japón IGBT (la opción del defecto) o Alemania IGBT
4. Después de ser fosfatado, galvanizado y el plástico rociado, el chasis tiene función excelente de la resistencia a la corrosión
5. Fácil actuar y repaire
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
