Lugar de origen | CHINA |
Nombre de la marca | Xingtongli |
Certificación | CE RoHS |
Número de modelo | GKD20-1000CVC |
rectificador electrowinning 20v 1000a del interruptor de alta frecuencia
Especificación
ESPECIFICACIONES PARA GKD15-1500CVC | |||
CA entrada | el 380V±10% | 3phase | 50/60Hz |
Salida DC | Voltio | 0~20V ajustable | |
Actual | 0~1000A ajustable | ||
Poder | 18KW | ||
Eficacia | >el 85% | ||
Frecuencia que cambia | 20KHz | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrado sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 60kg | Modo de trabajo | Constant Voltage (CV) Constant Current (cc) |
Dimensión (milímetros) | 690*550*520m m | Manera de enfriamiento | Refrigeración por aire |

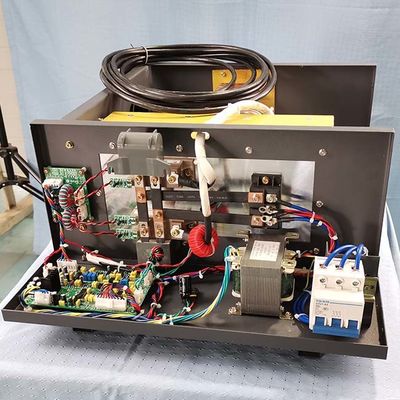

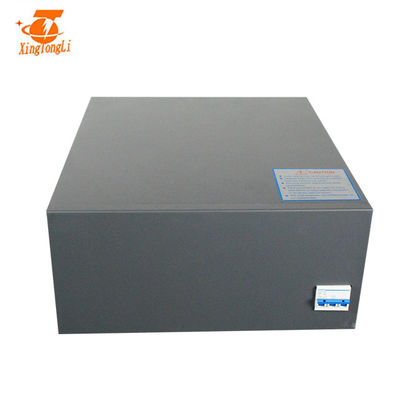

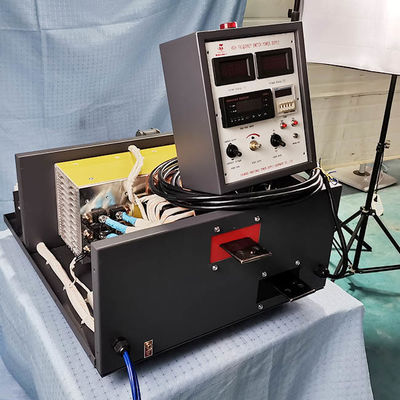

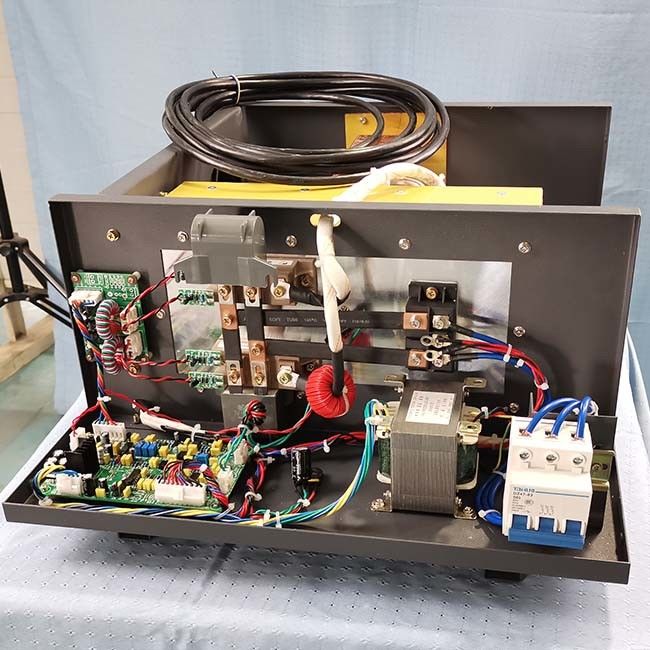

imagen del detalle:
característica:
1. Gabinete
a: La adopción numeró totalmente trabajar a máquina
b: Adoptando la producción en frío de hoja de acero del hierro, después del phosphorization, la galjanoplastia del cinc, espray plástico, el rectificador consigue una mejor fuerza estructural y anticorrosión.
c: El diseño razonable de la estructura, diseño aislado del inversor, pieza de la rectificación es conveniente de desmontar y de reparar debido a su junta aseada.
d: El radiador consigue un mejor efecto de enfriamiento debido a su capacidad de 1,5 veces.
Sistema de control eléctrico 2
a: El rectificador adopta control suave fase-desplazado puente lleno del interruptor, asegurando el apagón más bajo de IGBT. La capacidad de IGBT llega a ser 3 veces más grande.
b: El transformador principal. Adopta base amorfa para aumentar eficacia del transformador y el transformador fresco, y no sólo puede aligerar el peso del rectificador, pero también puede fortalecer estabilidad y confiabilidad del rectificador. En su etapa elemental, adopta el condensador de bloqueo de la serie.
c: Se adopta el circuito magnético de la corrección automática de la desviación y el poder total del centro magnético consigue agrandado 1,5 veces.
Diodo de barrera de 3 Schottky
a: Se ha ampliado 4 veces.
4 todos los tableros que controlan consiguen el tratamiento antiséptico con la laca importada.
principio del trabajo
Cómo instalar el rectificador
Ésta es manera de la instalación para el rectificador teledirigido. No sólo esta manera.
1. Para conectar la barra de cobre con el baño/el tanque
2. Para se pone a tierra asegurar la fuente de alimentación/el rectificador
3. Para asegurar allí es bastante agua para el tipo fuente de la refrigeración por agua de alimentación/rectificador
4. Nosotros consejo que todos los rectificadores se deben aislar al aumento de su vida.
