C.C. de 1000A 12V que platea la fuente de alimentación
  • C.C. de 1000A 12V que platea la fuente de alimentación
  • C.C. de 1000A 12V que platea la fuente de alimentación
  • C.C. de 1000A 12V que platea la fuente de alimentación
  • C.C. de 1000A 12V que platea la fuente de alimentación

C.C. de 1000A 12V que platea la fuente de alimentación

Lugar de origen China
Nombre de la marca xingtongli
Certificación ISO CE RoHS
Número de modelo GKD20-1000CVC
Detalles del producto
Nombre de producto:
igbt de 20V 1000A basado plateando el rectificador
Voltaje entrado:
CA 380V
Fase:
Fase 3
Voltaje de salida:
DC 0~20v ajustable
Corriente de salida:
DC 0~1000A ajustable
Modo del trabajo:
CV DEL CC
Tamaño:
690*550*520m m
Peso:
45kg
Color:
Gris
Alta luz:

1000A IGBT basó el rectificador

,

20V IGBT basó el rectificador

,

Platear el rectificador de IGBT

Pago y términos de envío
Cantidad de orden mínima
1 unidad
Precio
1200$ ~1500$
Detalles de empaquetado
Tamaño que embala del solo caso de madera: peso de 520*395*165m m: 12kg
Tiempo de entrega
10~15 días del trabajo
Condiciones de pago
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente
100UNITS/MONTH
Descripción de producto

igbt de 20V 1000A basado plateando el rectificador



Especificación



ESPECIFICACIONES PARA GKD20-1000CVC
CA entrada el 380V±10% fase 3 50/60Hz
Salida DC Voltio 0~20V ajustable
Actual 0~1000A ajustable
Poder 20KW
Eficacia >el 85%
frecuencia de la salida 40KHz fijó
ondulación de la salida valor eficaz del 5%
Protección Protección del cortocircuito
Protección de recalentamiento
Protección de la falta de la fase
Entrado sobre/protección de la baja tensión
Condiciones de trabajo
(Temperatura)
-10℃~50℃ Modo de control Control Panel
Teledirigido
Peso neto 45kg Modo de trabajo Constant Voltage (CV)
Constant Current (cc)
Dimensión (milímetros) 690*550*520m m Manera de enfriamiento

aire

enfriamiento



igbt de 20V 1000A basado plateando características del rectificador



Gabinete:

El gabinete adopta vínculos cortados magnéticos, reducir las pérdidas de la corriente de Foucault, y el gabinete en conjunto a pistola la pintura

Estructura:

El diseño razonable de la estructura, aisló la pieza del inversor y, la pieza de la rectificación, convenientes desmontar y mantenimiento

Radiador:

la capacidad del radiador amplió 1,5 veces, se asegura de un mejor efecto de enfriamiento

manera del control del interruptor:

adopte el interruptor suave defasador del puente lleno, pérdida del reduct IGBT, ahorre la energía

Transformador principal:

adopta la base amorfa, eficacia del transformador del aumento, reduct la subida de la temperatura del transformador, corta el peso del rectificador, mejora la estabilidad de la fuente de alimentación, confiabilidad

Diodo de la base y de Schottky:

la capacidad de la base amplió 1,5 veces

el diodo de Schottky amplía 4 veces



Tablero:

todos los tableros de control hicieron el tratamiento de la anticorrosión con la laca importada de tres defensas

IGBT:

La capacidad de IGBT amplió 3 veces, hace la fuente de alimentación más confiable





igbt de 20V 1000A basado plateando la imagen del rectificador:

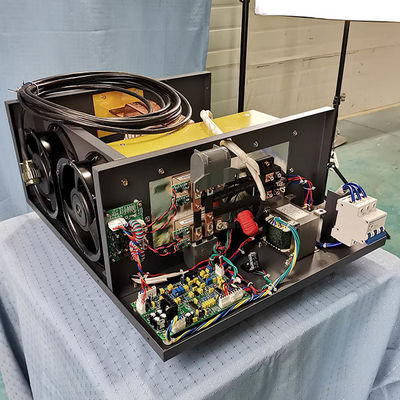

C.C. de 1000A 12V que platea la fuente de alimentación 0

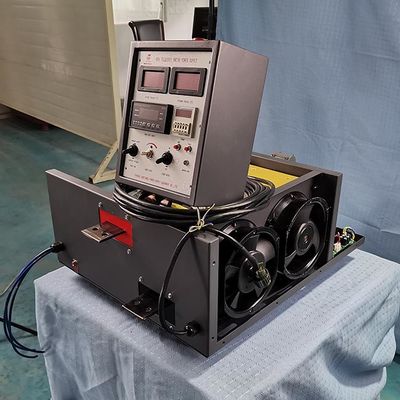

C.C. de 1000A 12V que platea la fuente de alimentación 1



LA DIFERENCIA ENTRE EL SCR Y EL RECTIFICADOR DEL INTERRUPTOR DE IGBT



1, eficacia

SCR: el 70%

IGBT: el 90%

2, transformador

SCR: Transformador de la frecuencia del poder, de gran capacidad sobre 200kg

IGBT: sin el transformador de la frecuencia del poder

3, eficacia ahorro de energía

SCR: malo

IGBT: ahorro de la energía cerca de 15%-30%

4, partida/parada con la carga

SCR: no pueda

IGBT: poder

5, circuito de control

SCR: Complejo, petición síncrona y difícil integrar

IGBT: utilice el tablero simple del circuito integrado, y el tratamiento anticorrosión se cerró totalmente.

6, exactitud actual constante

SCR: el <5%

IGBT: el <1%

7, manera de enfriamiento

SCR: agua/aceite/refrigeración por aire

IGBT: refrigeración del agua/por aire

8, frecuencia del trabajo

SCR: 50HZ

IGBT: 20KHZ

9, manera del control

SCR: Disparador del desplazamiento de fase

IGBT: PWM

10, hicieron salir DC

SCR: media onda

IGBT: Onda cuadrada de alta densidad de DC

11, disturbio a la red eléctrica

SCR: grande, no fácil eliminar

IGBT: pequeño, fácil eliminar

12, tamaño y peso

SCR: de gran tamaño y pesado

IGBT: pequeño y ligero

13, gama de fluctuación permisible de voltaje de entrada

SCR: el ±10%

IGBT: el ±15%





igbt de 20V 1000A basado plateando la instalación del rectificador

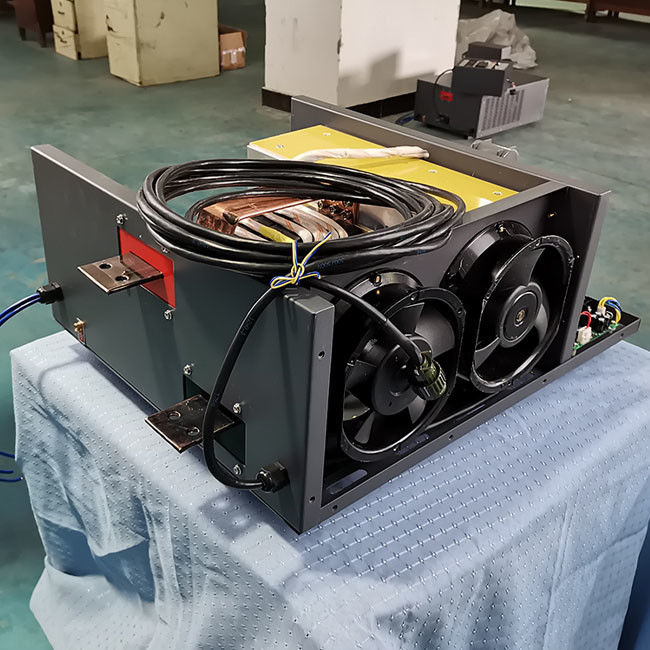

C.C. de 1000A 12V que platea la fuente de alimentación 2





1, poniendo el rectificador y guardar la estabilidad del cuerpo; asegure la buena ventilación.
2, comprobando la cubierta de anodización del rectificador hacia fuera si suelta.
3, cáscara de conexión a moler para prevenir electricidad estática.
4, Conecting el alambre de la entrada de la CA
5, conectando las barras del cobre de la salida de DC
6, conectando la caja teledirigida del rectificador, si control local, saltan este paso
7, giran el interruptor del aire, después la fan comienza a girar y el indicador luminoso del poder.
8, botón del ajuste de la rotación a la derecha, aumentos del grado del voltímetro, trabajando para indicar la iluminación ligera.
9, ajustan el botón al máximo, después el voltímetro debe indicar el voltaje clasificado, metro actual indica el volumen de la carga por consiguiente.
10, desconectan el interruptor del aire, apagan el rectificador



proceso de la producción:

Desde el principio de la materia prima a la selección, a la asamblea, y finalmente a encargar. Haremos cumplir los estándares estrictamente. Antes de paquete, fuente de alimentación de salida única de la C.C. de 24V que cambia 125A con CEsea control otra vez para asegurarse de que trabaja normalmente.

C.C. de 1000A 12V que platea la fuente de alimentación 3
