rectificador de anodización de 36V 1000A
La gama del uso del rectificador de anodización incluye la anodización de aluminio del perfil, los productos de aluminio que anodizan colorear, la anodización dura, el etc. La gama actual de anodización de la fuente de alimentación es 1A~30000A, y la gama del voltaje de fuente de alimentación de Anodzing es 1 V~2000V.
Especificación
ESPECIFICACIONES PARA GKD36-1000CVC | |||
CA entrada | el 380V±10% | fase 3 | 50/60Hz |
Salida DC | Voltio | 0~36V ajustable | |
Actual | 0~1000A ajustable | ||
Poder | 36KW | ||
Eficacia | >el 85% | ||
frecuencia de la salida | 40KHz fijó | ||
ondulación de la salida | el 5% | ||
Protección | Protección del cortocircuito Protección de recalentamiento Protección de la falta de la fase Entrado sobre/protección de la baja tensión |
||
Condiciones de trabajo (Temperatura) |
-10℃~50℃ | Modo de control | Control Panel Teledirigido |
Peso neto | 250kg | Modo de trabajo | Constant Voltage (CV) Constant Current (cc) |
Dimensión (milímetros) | 790*910*1080m m | Manera de enfriamiento |
aire enfriamiento |
características de anodización del rectificador de 36V 1000A

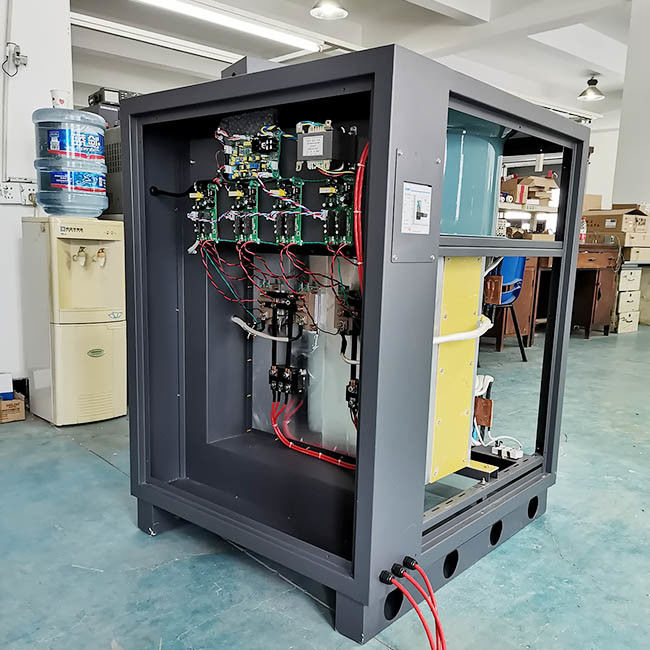

imagen de anodización del rectificador del rectificador de 36V 1000A:
LA DIFERENCIA ENTRE EL SCR Y EL RECTIFICADOR DEL INTERRUPTOR DE IGBT
1, eficacia
SCR: el 70%
IGBT: el 90%
2, transformador
SCR: Transformador de la frecuencia del poder, de gran capacidad sobre 200kg
IGBT: sin el transformador de la frecuencia del poder
3, eficacia ahorro de energía
SCR: malo
IGBT: ahorro de la energía cerca de 15%-30%
4, partida/parada con la carga
SCR: no pueda
IGBT: poder
5, circuito de control
SCR: Complejo, petición síncrona y difícil integrar
IGBT: utilice el tablero simple del circuito integrado, y el tratamiento anticorrosión se cerró totalmente.
6, exactitud actual constante
SCR: el <5%
IGBT: el <1%
7, manera de enfriamiento
SCR: agua/aceite/refrigeración por aire
IGBT: refrigeración del agua/por aire
8, frecuencia del trabajo
SCR: 50HZ
IGBT: 20KHZ
9, manera del control
SCR: Disparador del desplazamiento de fase
IGBT: PWM
10, hicieron salir DC
SCR: media onda
IGBT: Onda cuadrada de alta densidad de DC
11, disturbio a la red eléctrica
SCR: grande, no fácil eliminar
IGBT: pequeño, fácil eliminar
12, tamaño y peso
SCR: de gran tamaño y pesado
IGBT: pequeño y ligero
13, gama de fluctuación permisible de voltaje de entrada
SCR: el ±10%
IGBT: el ±15%
instalación de anodización del rectificador de 36V 1000A
1, poniendo el rectificador y guardar la estabilidad del cuerpo; asegure la buena ventilación. |
2, comprobando la cubierta de anodización del rectificador hacia fuera si suelta. |
3, cáscara de conexión a moler para prevenir electricidad estática. |
4, Conecting el alambre de la entrada de la CA |
5, conectando las barras del cobre de la salida de DC |
6, conectando la caja teledirigida del rectificador, si control local, saltan este paso |
7, giran el interruptor del aire, después la fan comienza a girar y el indicador luminoso del poder. |
8, botón del ajuste de la rotación a la derecha, aumentos del grado del voltímetro, trabajando para indicar la iluminación ligera. |
9, ajustan el botón al máximo, después el voltímetro debe indicar el voltaje clasificado, metro actual indica el volumen de la carga por consiguiente. |
10, desconectan el interruptor del aire, apagan el rectificador |
