fuente de alimentación de electrochapado de 24V 300A
El circuito principal de la fuente de alimentación de electrochapado incluye el circuito principal (integrado por entrada trifásica de la CA de la frecuencia del poder, el puente de rectificador de diodo, el condensador del inductor del filtro, el inversor lleno de alta frecuencia del puente, el transformador de alta frecuencia, el vínculo actual del filtro del rectificador del doblador de salida), circuito de control, circuito de impulsión, protege el circuito. Bloque diagrama eléctrico del sistema entero se muestra en la figura. La carga del sistema es un baño de galvanoplastia, que es inductivo. Puesto que la resistencia de la solución de electrochapado es muy pequeña y la corriente de paso es grande, un circuito de protección de la sobreintensidad de corriente debe ser diseñado.
especificación de electrochapado de la fuente de alimentación de 24V 300A
| ESPECIFICACIONES PARA GKD24-300CVC |
| CA entrada |
el 220V±10% |
fase 3 |
50/60Hz |
| Salida DC |
Voltio |
0~24V ajustable |
| Actual |
0~300A ajustable |
| Poder |
7.2KW |
| Eficacia |
>el 85% |
| frecuencia de la salida |
40KHz fijó |
| ondulación de la salida |
valor máximo del 3% |
| Protección |
Protección del cortocircuito
Protección de recalentamiento
Protección de la falta de la fase
Entrado sobre/protección de la baja tensión |
Condiciones de trabajo
(Temperatura) |
-10℃~50℃ |
Modo de control |
Control Panel
Teledirigido |
| Peso neto |
35kg |
Modo de trabajo |
Constant Voltage (CV)
Constant Current (cc) |
| Dimensión (milímetros) |
69*55*52m m |
Manera de enfriamiento |
aire
enfriamiento
|
característica de electrochapado de la fuente de alimentación de 24V 300A:
La pequeña fuente de alimentación que cambia refrigerada de alta frecuencia ahorro de energía adopta la tecnología internacionalmente avanzada de la fuente de alimentación del inversor del lleno-puente del módulo de IGBT. Los transformadores usando los materiales magnéticos suaves del nanocrystalline son pequeños de tamaño, luz en el peso, distribución actual firmemente juntada, uniforme, y fácil montar. Soluciona con eficacia la interferencia de la red eléctrica en la fuente de alimentación y la influencia de la fuente de alimentación en los armónicos de la red eléctrica, mejora la confiabilidad de la fuente de alimentación, y aumenta el tiempo medio de buen funcionamiento de la fuente de alimentación. Este producto puede ser ampliamente utilizado en el electrochapado, la electrólisis, la carga, el tratamiento superficial de la oxidación y otras industrias. Este producto cumple completamente los requisitos nacionales de seguridad para este tipo de producto. El proceso del control de la máquina entera es controlado totalmente por una CPU de alta precisión del microordenador con la alta precisión y la operación rápida. El forzado - el conducto de refrigeración por aire se aísla totalmente del circuito de control para evitar que los componentes electrónicos sean corroídos por la niebla ácida y para mejorar grandemente la confiabilidad de la operación del equipo.
Características de la pequeña fuente de alimentación que cambia refrigerada de alta frecuencia ahorro de energía
1. Ahorro de energía significativo del ahorro de energía, del 10% a del 30%, y eficacia sobre el 87%
2. Todo el equipo ha pasado la inspección estricta y la prueba de envejecimiento a largo plazo antes de salir de la fábrica
3. operación tamaño pequeño, ligera, simple, instalación conveniente y mantenimiento
4. Indicador digital de actual, del voltaje y de la hora laborable
5. Voltaje constante y opciones actuales constantes del control
6. Con la función del interfaz del ordenador (opcional

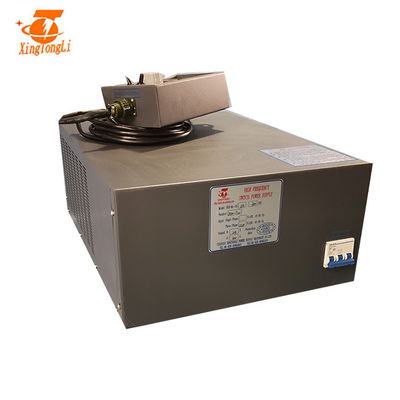

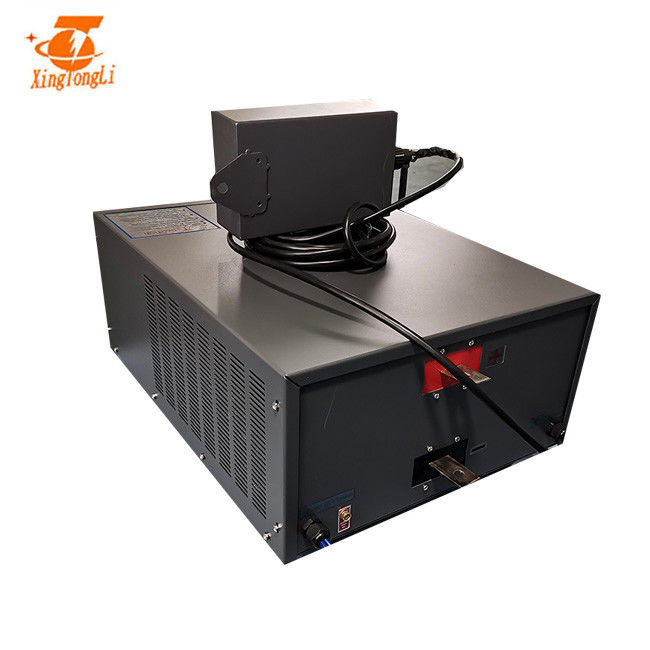

Imagen del producto:
Instalación
proceso de la producción:
Desde el principio de la materia prima a la selección, a la asamblea, y finalmente a encargar. Haremos cumplir los estándares estrictamente. Antes de paquete, fuente de alimentación de salida única de la C.C. de 24V que cambia 125A con CEsea control otra vez para asegurarse de que trabaja normalmente.
